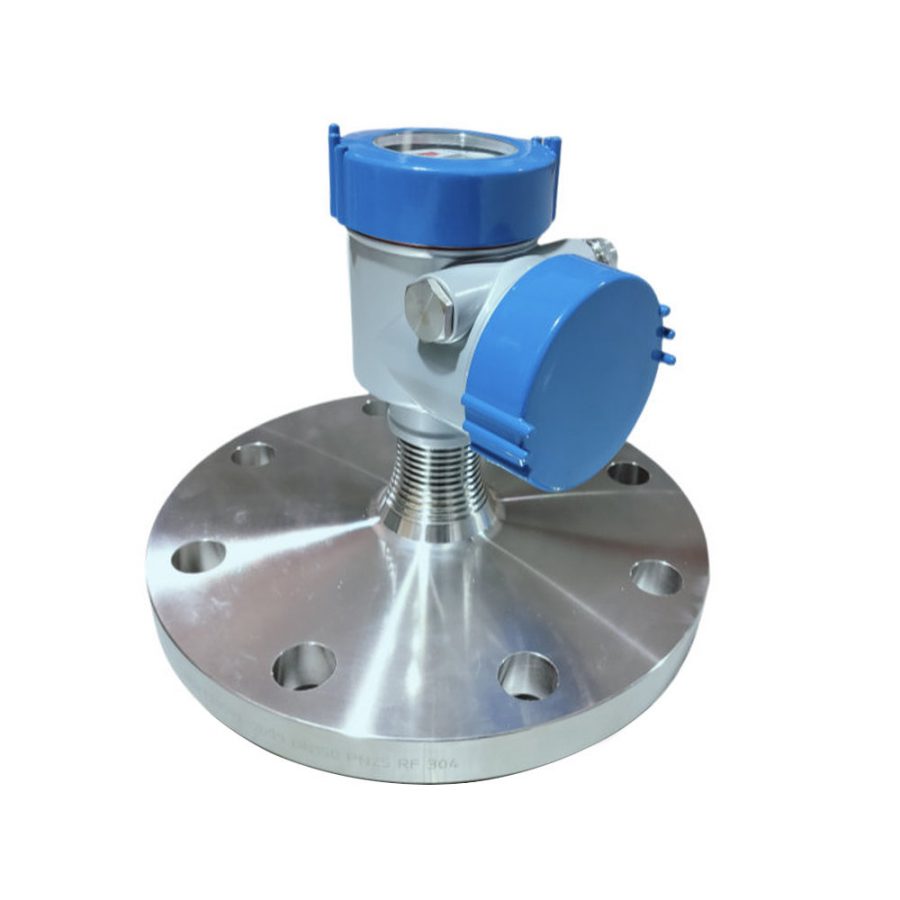

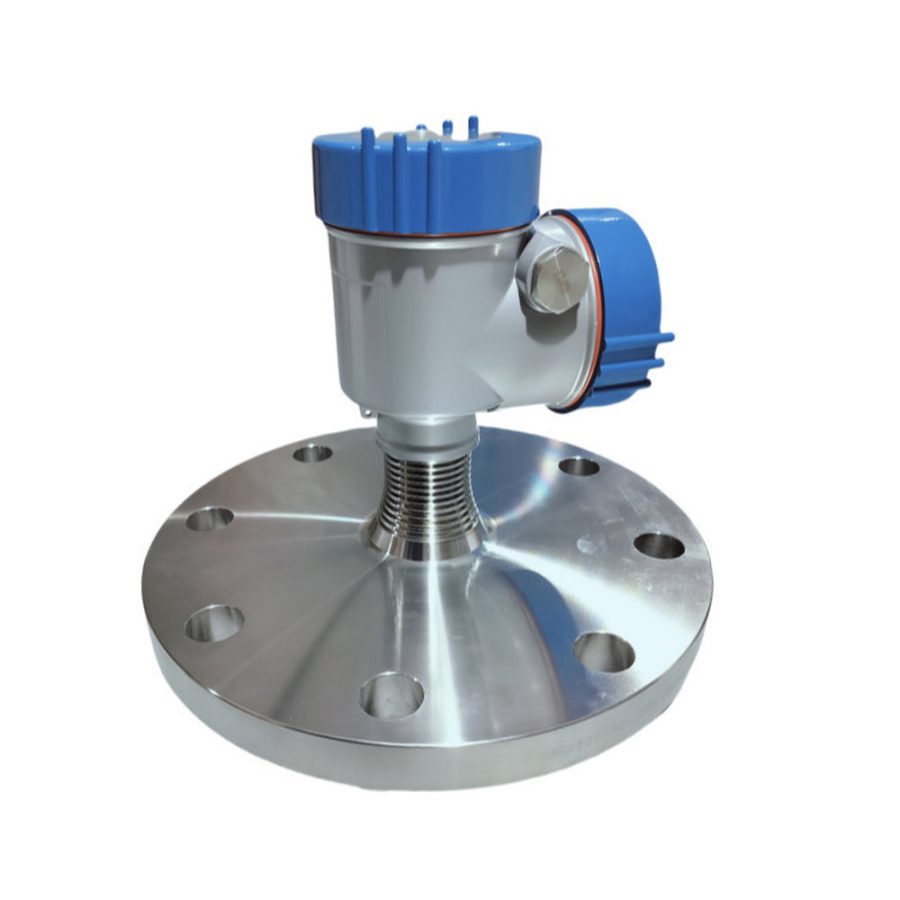

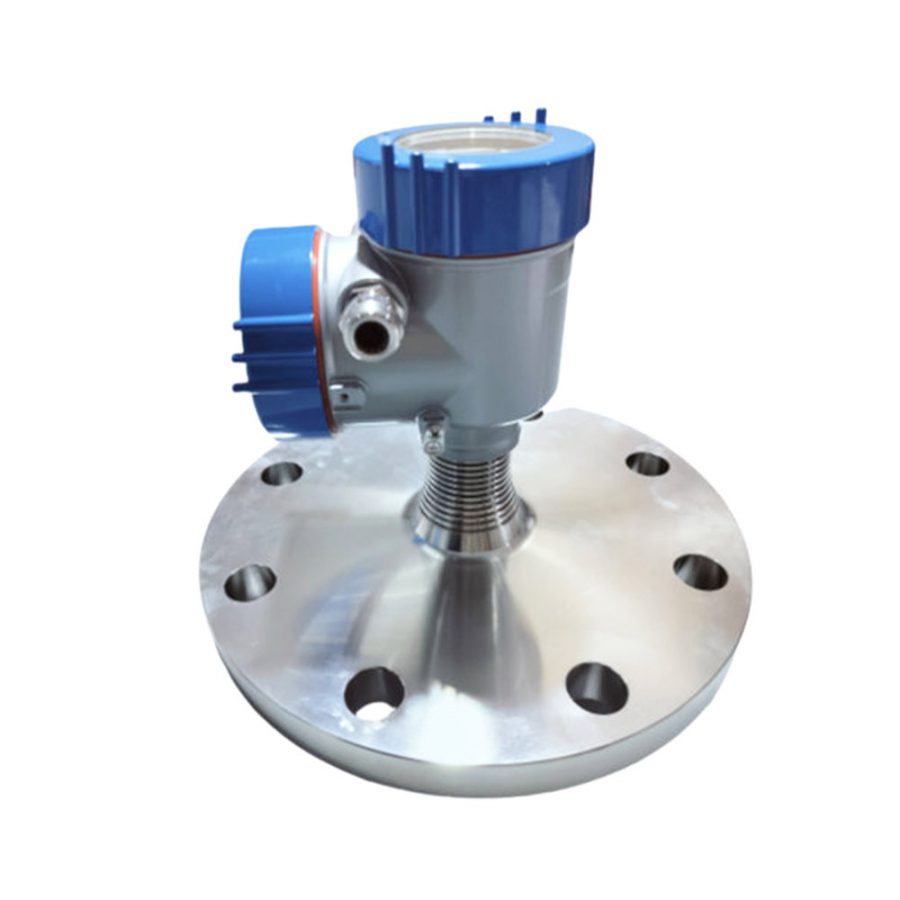

O princípio do medidor de nível de radar FMCW é que o radar emite ondas electromagnéticas no topo do tanque, e as ondas electromagnéticas são recebidas pelo radar depois de serem reflectidas pelo meio. A diferença de frequência δf entre o sinal recebido e o sinal transmitido é proporcional à distância R à superfície do meio: R= C (velocidade) * δf (diferença de frequência) / 2 / K (declive da modulação de frequência). Como a velocidade da luz C e a inclinação da modulação de frequência K são conhecidas, a diferença de frequência δf pode ser calculada para obter a distância R da posição de instalação do radar até à superfície do material. De seguida, a altura total conhecida do depósito é subtraída da distância espacial do radar à superfície do material (referida como a altura em vazio) para obter a altura do nível do material.

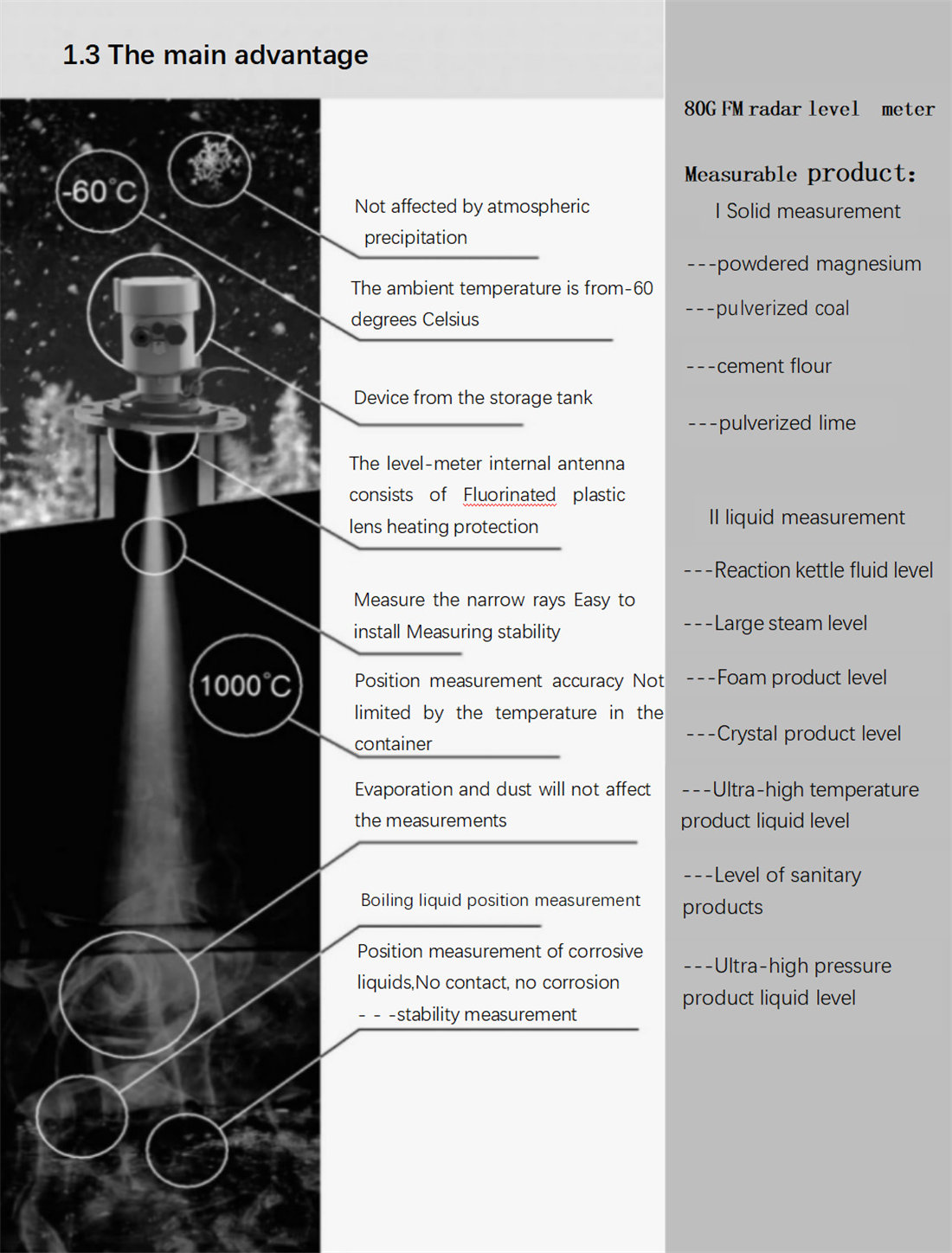

1. O radar de ondas milimétricas tem uma precisão de medição de até ±1mm, e a área cega de medição é de 10-50mm.
2. Antena de tamanho mais pequeno para satisfazer mais condições de trabalho.
3. Antenas de lentes múltiplas, ângulo de emissão de 3°, energia mais concentrada, sinal de eco mais forte, maior fiabilidade do que outros produtos de radar nas mesmas condições industriais e mineiras.
4. Tem uma penetração mais forte e pode ser utilizado normalmente mesmo na presença de aderência e condensação.
5. A gama de sinais dinâmicos é maior e a medição de meios com baixa constante dieléctrica é mais estável.
6. Múltiplos modos de medição, o tempo de resposta do radar é inferior a 1S no modo de medição rápida.
princípio de medição |
2 / 4 fios, radar FMCW |
gama de frequências |
Banda W [76-81GHz] |
gama de funcionamento máxima |
O máximo é de 120 metros |
certeza da medição |
±1mm |
formulário de saída |
4~20mA,RS-485 |
modo de comunicação |
HART,MODBUS |
Gama de alimentação eléctrica |
24±6V |
Forma da antena |
Antena de buzina ou lente |
Processo conjunto |
Flange a partir de DN50 e rosca a partir de G3 / 4 |
Pressão do processo |
-1...20 bar |
Temperatura do processo |
-40~+200℃ |
Temperatura ambiente de armazenamento |
-40~+80℃ |
incrustação |
Fundição de alumínio / aço inoxidável |
Vedação entre a caixa e a tampa da caixa |
borracha de silicone |
Janela da caixa |
policarbonato |
terminal de terra |
aço inoxidável |
Entrada do cabo / ficha |
1 bloco cego M20×l.5/1 M 20xl.5 entrada de cabo |
terminal de ligação |
A secção transversal do cabo é de 2,5 mm² |
sinal de avaria |
A saída de corrente permanece inalterada: 21mA: 3,6mA |
tempo de integração |
(0~20)s,tunable |
zona de desvanecimento |
0,05m/0,2m |
Intervalo de medição |
Cerca de 1 segundo (dependendo das definições dos parâmetros) |
tempo de governação |
Cerca de 1 segundo (dependendo das definições dos parâmetros) |
humidade relativa |
˂ 95% |
à prova de estilhaços |
choque mecânico l0m/s² , (10~150)Hz |
Nível de proteção |
IP67 |
classificação anti-perigo |
ExdiaIICT6 |
forma de instalar |
Rosca ou flange |

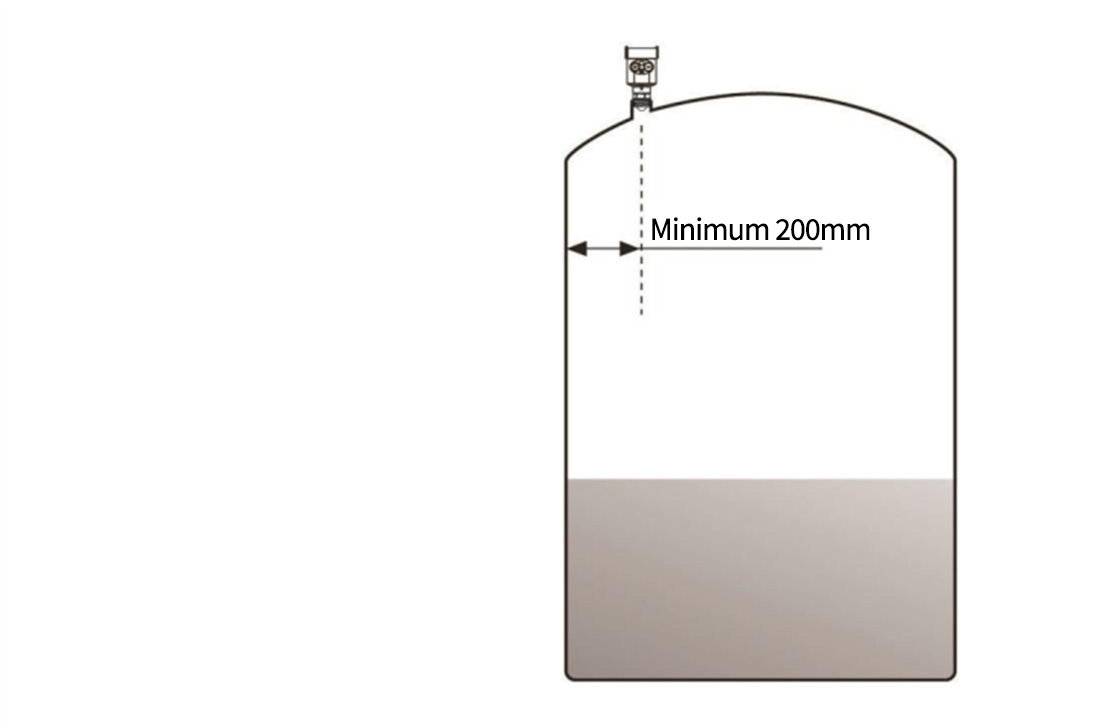

Método de instalação 1: Instalação roscada

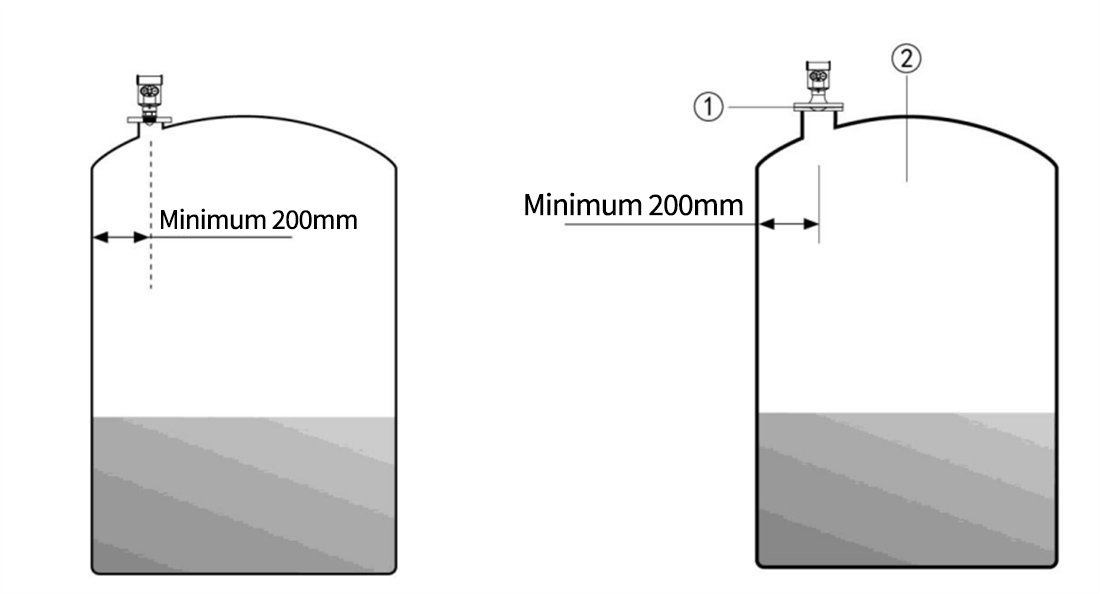

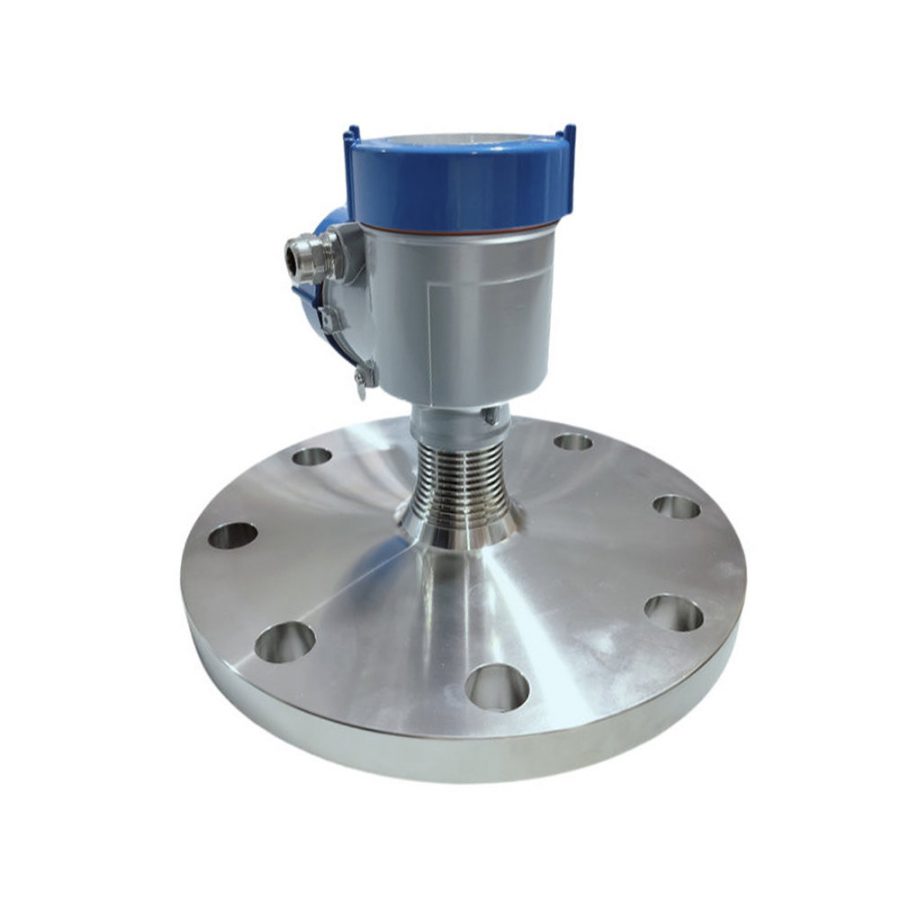

Método de instalação 2: Instalação por flange
Se for utilizada a instalação por flange, a distância mínima entre o instrumento e a parede do depósito deve ser de 200 mm
① Superfície de referência ② Centro do recipiente ou eixo de simetria

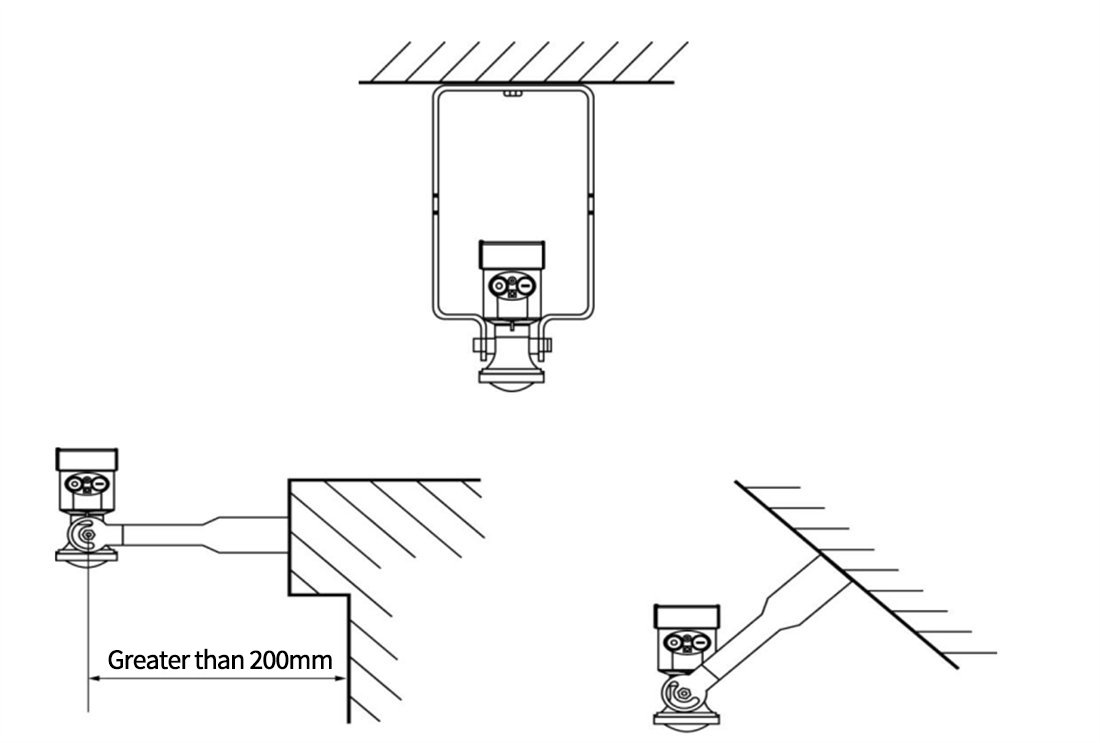

Método de instalação 3: içamento
(selecionar de acordo com as condições específicas de instalação)
