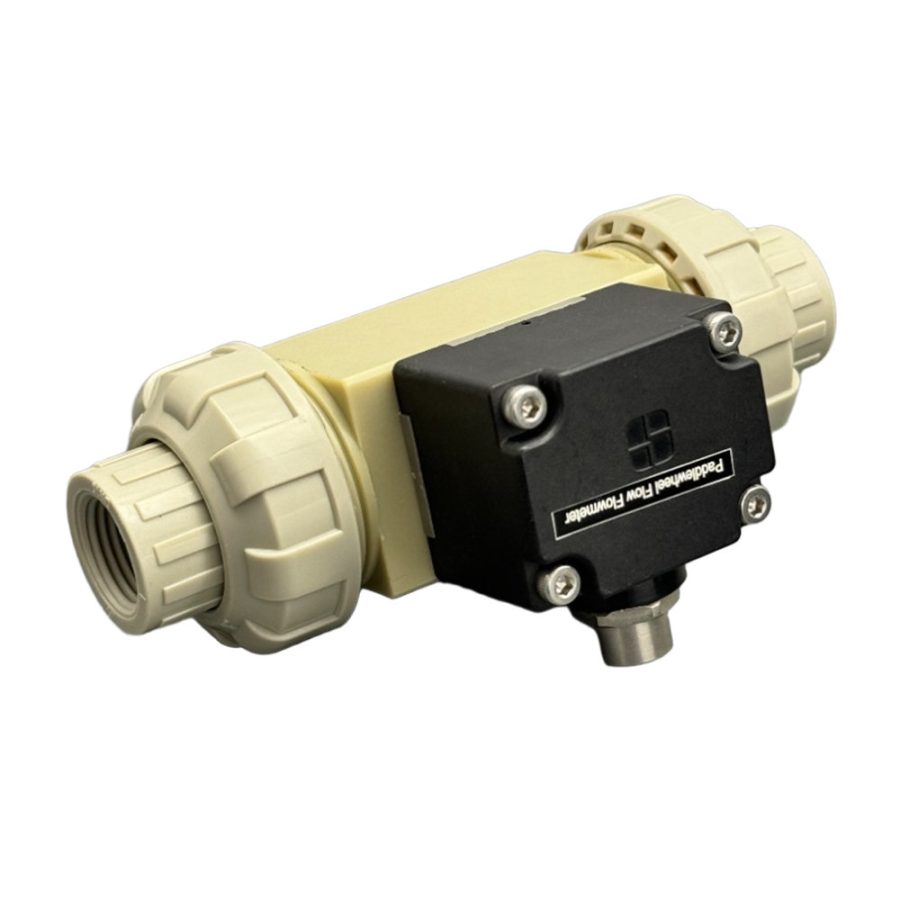

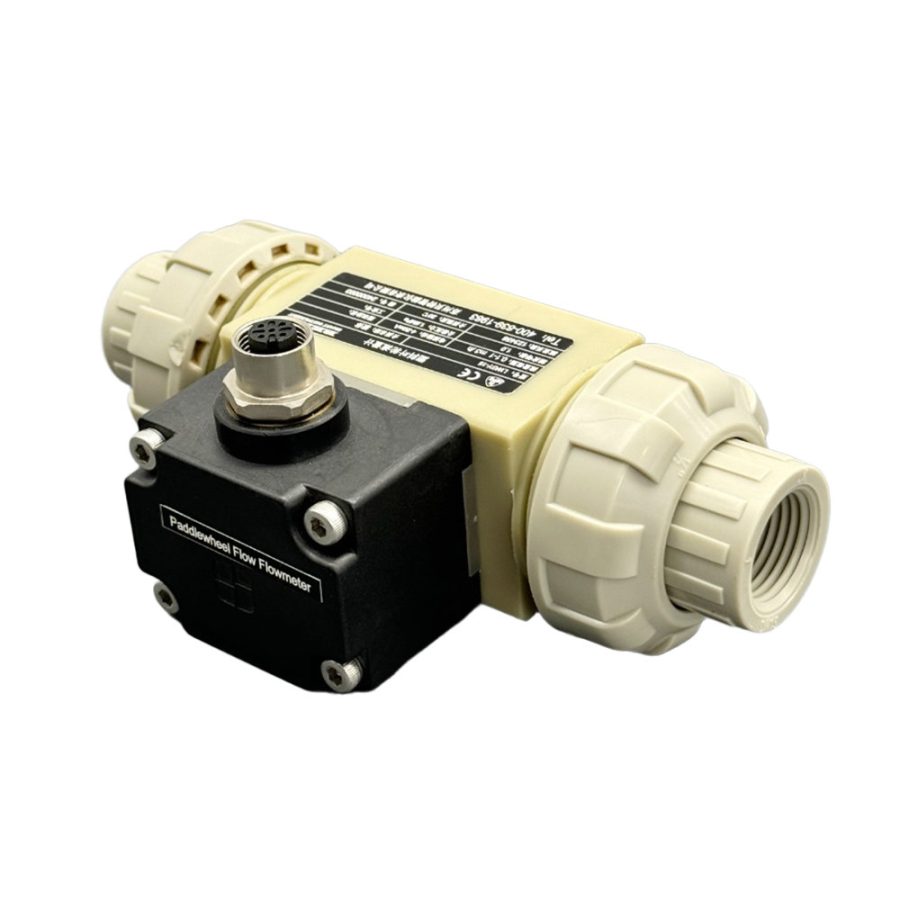

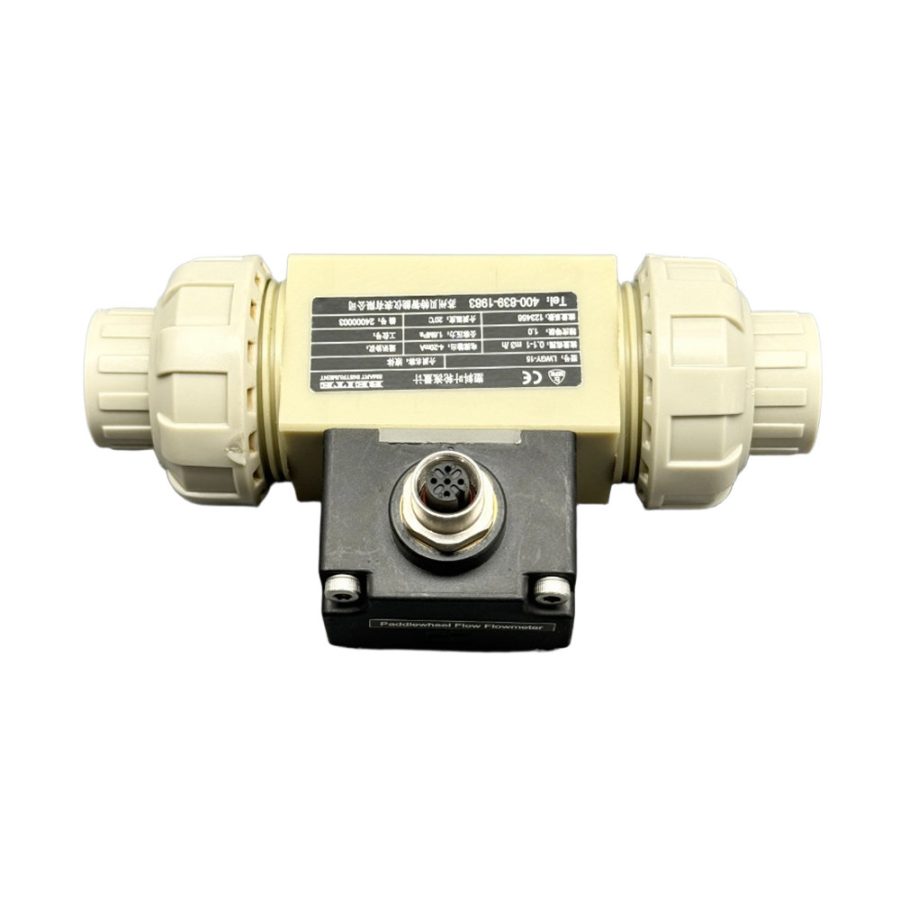

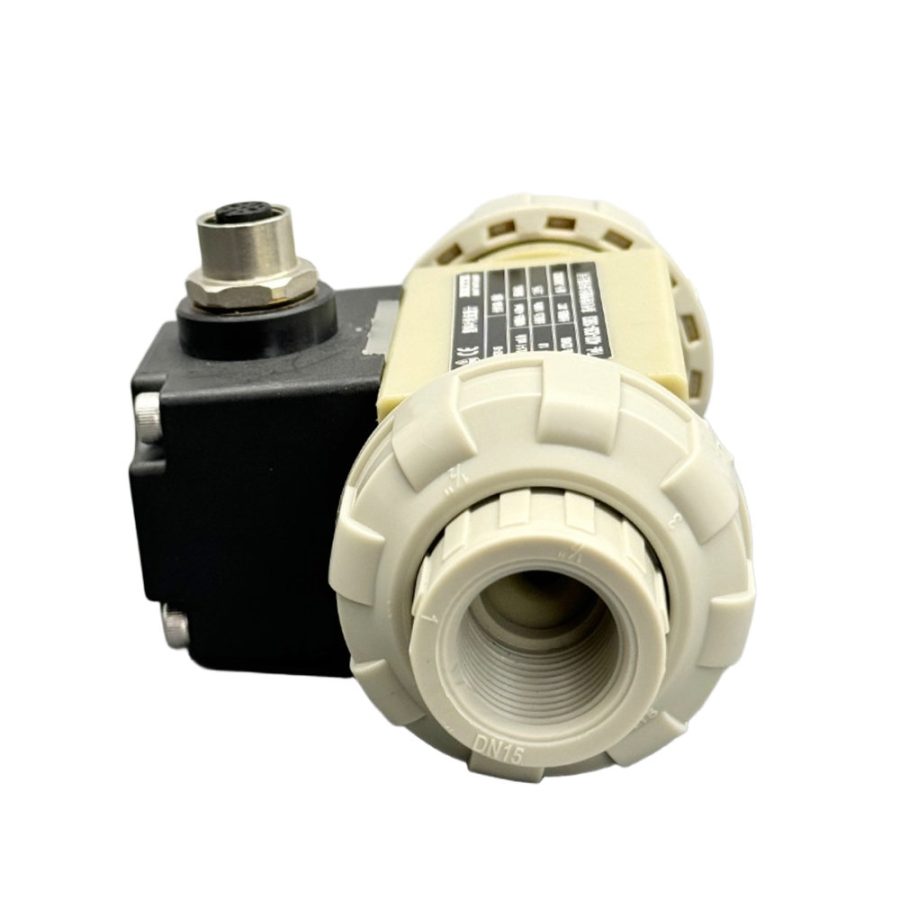

Simples de instalar e com um desempenho fiável consagrado pelo tempo, os sensores de caudal de roda de pás LWV-B são sensores altamente repetíveis e robustos que oferecem um valor excecional com pouca ou nenhuma manutenção. O sinal de saída do modelo LwV-B é uma frequência sinusoidal capaz de acionar um medidor de caudal auto-alimentado. A ampla gama de caudais dinâmicos de 0,3 a 10 m/s permite que o sensor meça caudais de líquidos em tubagens cheias e pode ser utilizado em sistemas de baixa pressão.
1. gama de funcionamento 0,3 a 10m/s
2. rácio de abertura ampla de 20:1
3. ampla gama de medição de 0-1000
4. saída altamente repetível
5. conceção simples e económica
6. instala-se em tubos de tamanho DN06 a DN65
1. produção de água pura
2. sistemas de filtragem
3. produção química
4. sistemas de distribuição de líquidos
5. proteção da bomba
6. sistemas de lavagem
7. monitorização da água
8. não adequado para gases
Geral | |
Gama de funcionamento | 0,3 a 10 m/s mm |
Gama de tamanhos de tubos | DN06 a DN65 |
Linearidade | ±0.5%do alcance máximo @25℃(77°F) |
Repetibilidade | ±0.4%do alcance máximo @25℃(77F) |
Com humidade Materiais | |
Montagem | Aço inoxidável |
Anéis de vedação | FKM, EPDM opcional |
Eixos e rolamentos | Cerâmica (Al2O3) |
Roda de pás, suporte | PVDF |
Elétrico | |
Tensão de funcionamento | 12...36V DC±10%, filtrado e regulado |
Consumo atual | <60 mA(a 12VDC para versão atual, sem carga) |
Impedância da fonte | Impedância de laço máx.:1125Ωa 36V DC,650Ωa 24VDC,140Ωa 12 V DC |
Tipo de cabo | 1,5 mm2 secção transversal máxima |
Temperatura/pressão máxima Classificação -Standard Sensor | |
Aço inoxidável | PN16 (232 PSI) com encaixe metálico |
Temperatura de funcionamento | |
Aço inoxidável | Aço inoxidável: -15... +100 ℃ (+5... +212F) (se Tambient ≤+45 ℃) ou -15...+90℃(+5....+194F) (se +45℃≤T°ambiente ≤+60℃) |
Produto instalação
Nota:
O aparelho não foi concebido para a medição do caudal de gás e de vapor.

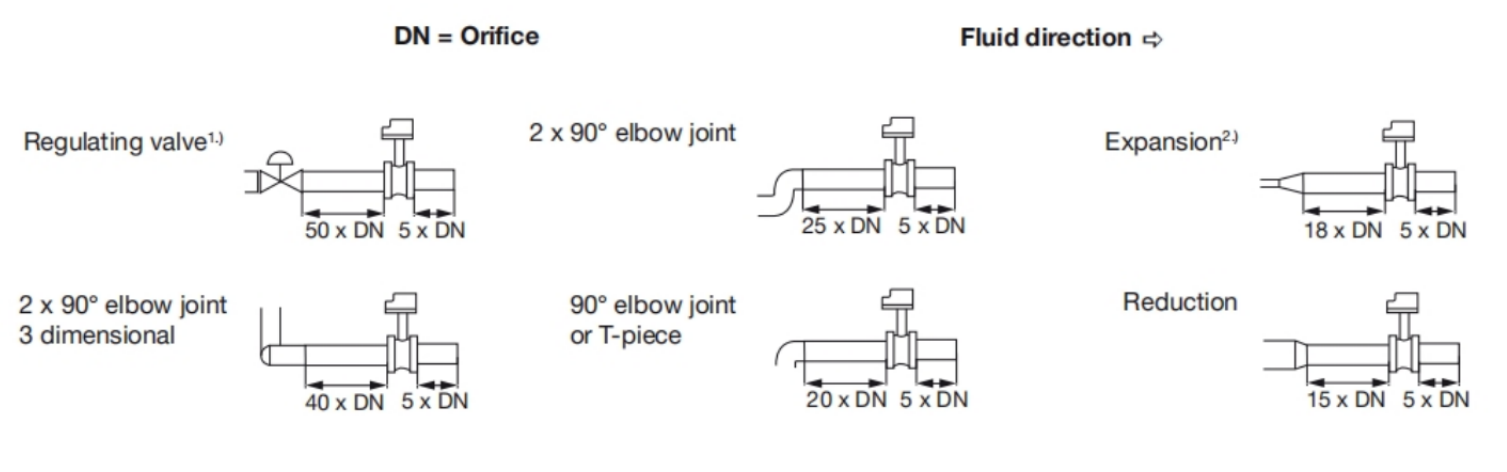

De acordo com o desenho do tubo, as distâncias necessárias podem ser maiores ou utilizar um condicionador de caudal para obter a melhor precisão
