Vue d'ensemble

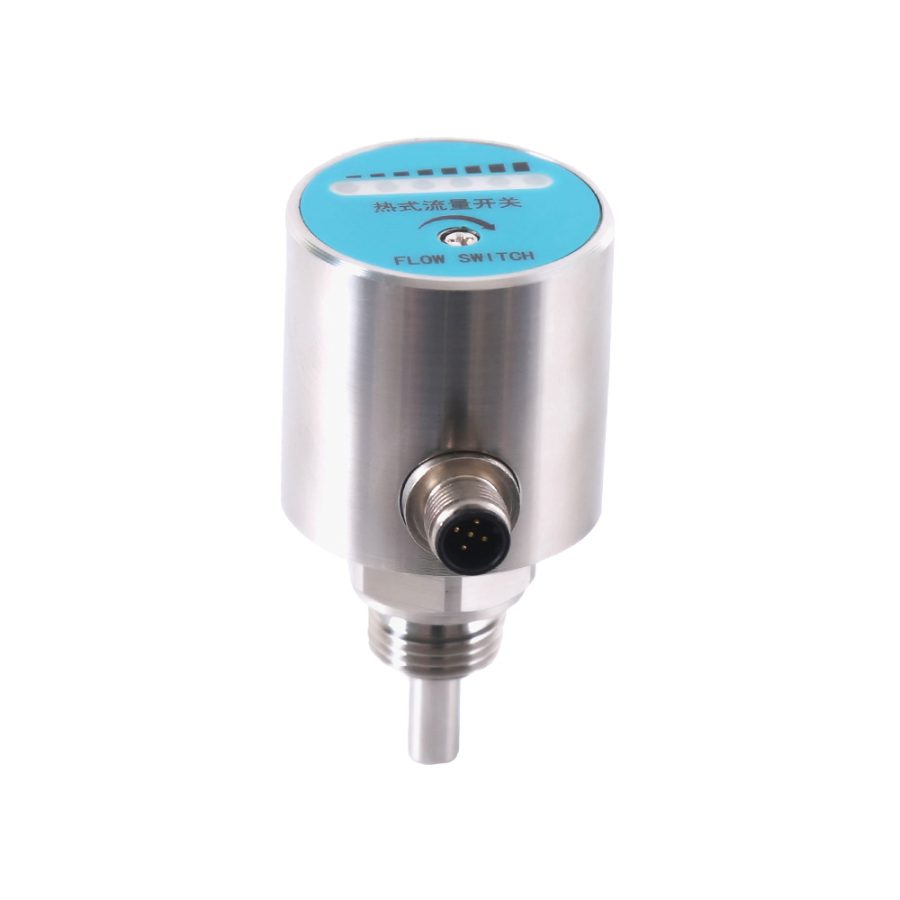

Le commutateur de débit TFS-800 est un instrument de mesure qui peut surveiller le débit de liquide dans le pipeline en temps réel et fournir un signal de sortie. Ce produit adopte une coque entièrement métallique, aucune pièce mobile, la quantité de commutation peut être ajustée en continu sur site, la perte de pression est faible, la structure est compacte, et plusieurs LED affichent l'état du flux et l'état de la commutation en temps réel. Il est facile à installer et le produit est adapté à différents diamètres de tuyaux. Il peut être utilisé pour contrôler le débit du fluide dans la canalisation, surveiller l'interruption du débit ou empêcher la pompe de tourner au ralenti. Il est largement utilisé dans l'industrie hydroélectrique, l'industrie hydraulique industrielle et d'autres endroits où le débit du fluide de la canalisation doit être surveillé.

Paramètres de performance

Plage de mesure : 1~150cm/s (eau), 3cm/s~300cm/s (huile)

200~3000cm/s (gaz)

Tension de fonctionnement : 24±20%VDC ;

Courant de consommation : <90mA ;

Sortie de signal : relais (SPDT), transistor PNP ;

Tension de commutation : 24±20%VDC ;

Courant de commutation : ≤1.2A ;

Tension de commutation : ≤250VAC/30VDC ;

Courant de commutation : ≤3A ;

Temps d'initialisation : Valeur typique 8s (2～15s) ;

Temps de réponse : Valeur typique 2s (1～15s) ;

Gradient de température : Limite supérieure 250℃/min ;

Niveau de protection : IP67

Température moyenne : -20～80℃ ;

Température ambiante : -10～70℃ ;

Température de stockage : -20～85℃ ;

Pression nominale : 10MPa ;

Matériau de la sonde : Acier inoxydable 304

Matériau de la coque : Acier inoxydable 304

Application du produit

Le composant de détection et l'unité de traitement des signaux de ce produit sont intégrés. Le réglage de la surveillance du débit est ajusté en continu. La plage de surveillance est liée au débit, mais pas au débit ou au débit global. Ce produit est utilisé pour les fonctions de surveillance suivantes :

(1) Débit moyen/débit réduit ;

(2) Présence/absence de milieu ;

(3) Débit moyen/stationnaire.

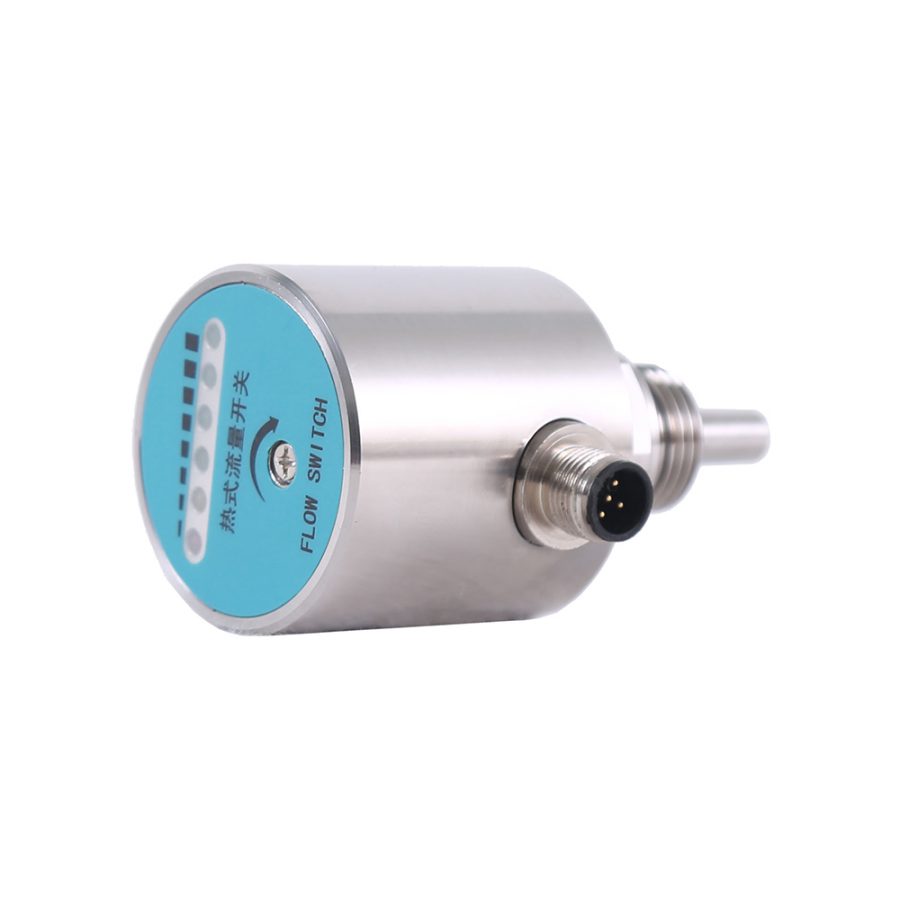

Ce produit utilise 6 voyants lumineux de couleurs différentes disposés en rangée sur le panneau pour afficher l'état de l'alarme et l'évolution du débit, et émet le signal de commutation par l'intermédiaire d'un seul relais. La signification des 6 voyants lumineux est la suivante :

1 voyant rouge : lorsqu'il est allumé, le débit réglé n'est pas atteint ;

1 voyant jaune : lorsqu'il est allumé, le débit réglé est atteint/dépassé et le relais commence à fonctionner ;

4 voyants verts : Lorsque le débit dépasse la valeur réglée, ils s'allument en séquence. Plus il y a de voyants allumés, plus le débit est important. Lorsque le débit diminue, ils s'éteignent dans l'ordre inverse.
