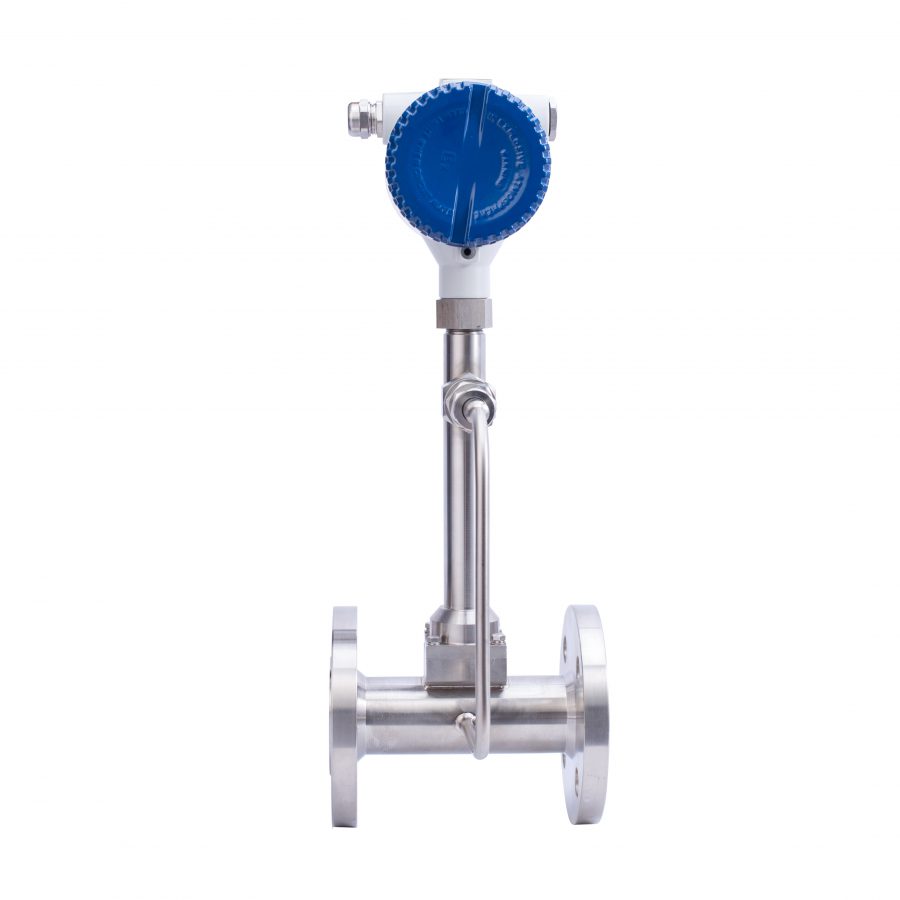

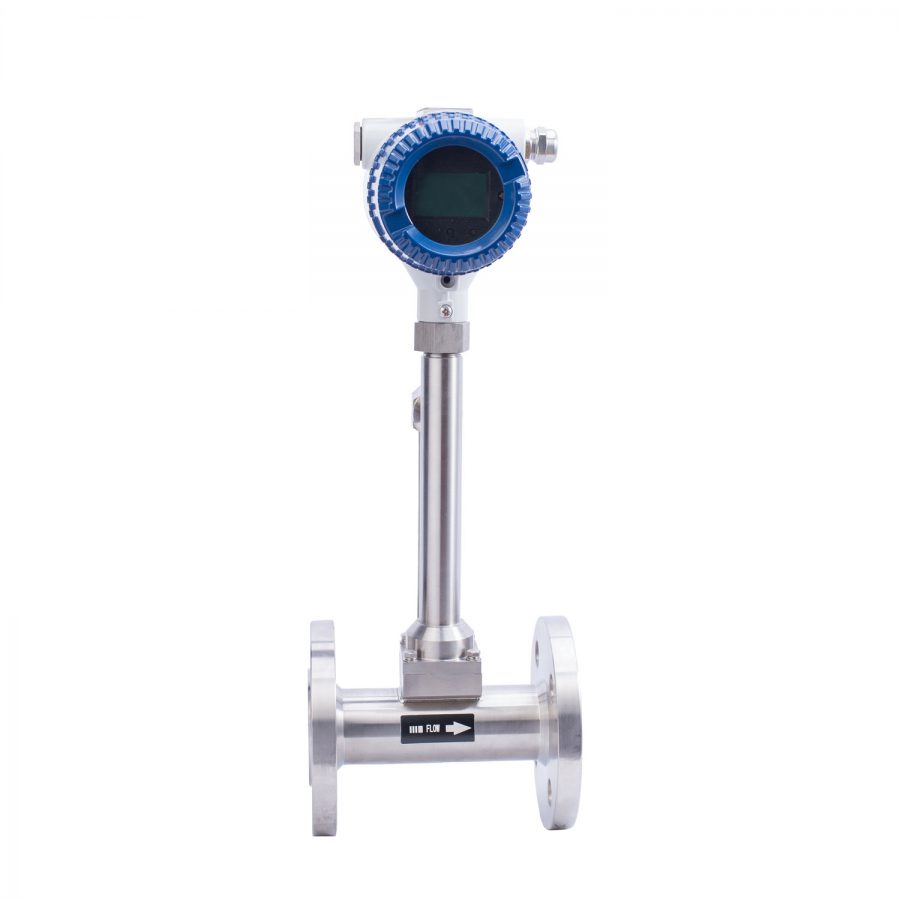

Débitmètre à vortex

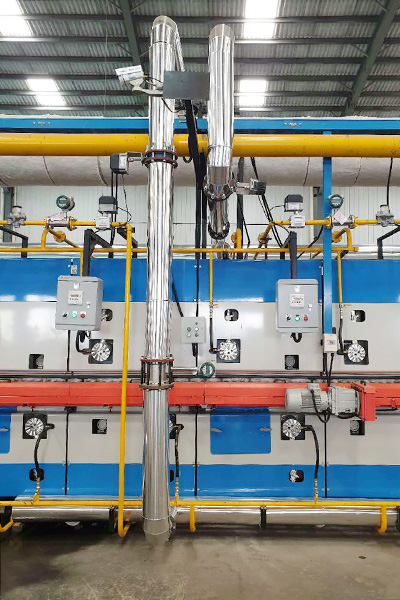

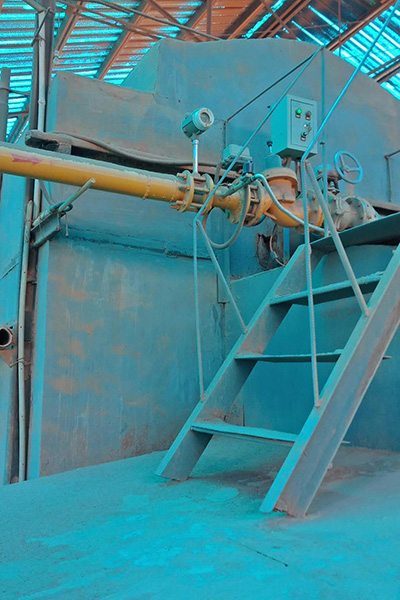

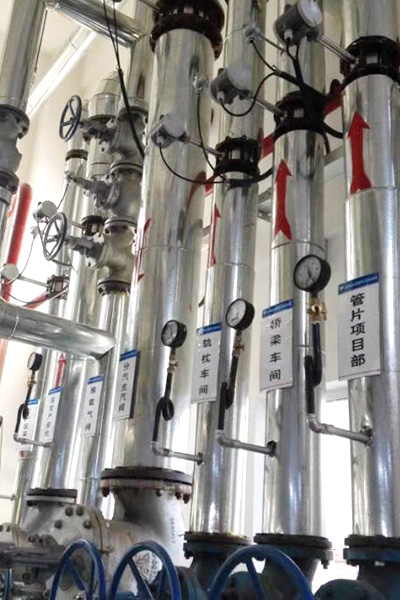

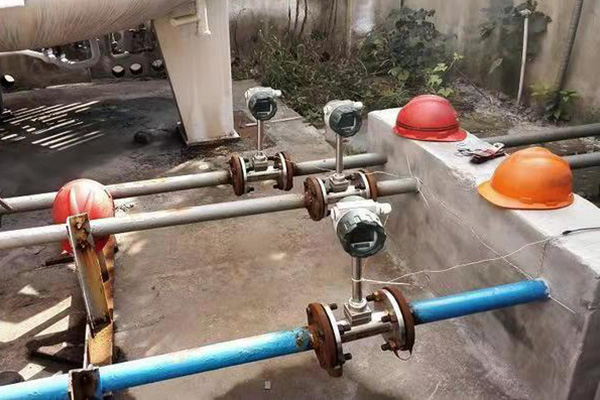

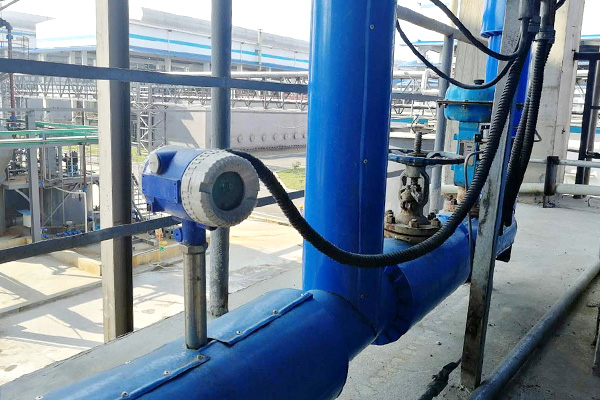

Le débitmètre à vortex de la série LUGB peut être utilisé pour la détection et la mesure du débit de divers gaz, liquides et vapeur.
Le débitmètre à vortex de la série LUGB peut être utilisé avec le totalisateur de débit intelligent produit par notre société, et peut également être utilisé avec les instruments intelligents produits par d'autres fabricants d'instruments, avec les caractéristiques d'une grande polyvalence.

Détail

Principe et structure

Le débitmètre à vortex de la série LUGB est un débitmètre qui utilise un cristal piézoélectrique comme élément de détection et émet un signal standard proportionnel au débit. Le débitmètre peut être directement associé au système d'instrumentation DDZ-Ⅲ, ou peut être utilisé avec un ordinateur et un système de contrôle distribué pour mesurer les paramètres d'écoulement de différents fluides. Le compteur est basé sur le principe de détection de la rue tourbillonnaire. Le cristal piézoélectrique qui détecte la rue tourbillonnaire n'entre pas en contact avec le fluide. Le compteur se caractérise par une structure simple, une bonne polyvalence et une grande stabilité.

Caractéristiques du produit

1. Résistance aux températures élevées : La sonde de mesure du capteur est encapsulée par un procédé spécial, et la résistance aux températures élevées peut atteindre 350℃.

2. Forte polyvalence : Grande polyvalence, possibilité de mesurer des gaz et des liquides impurs

3. Longue durée de vie : L'élément sensible est scellé dans le corps de la sonde, l'élément de détection n'entre pas en contact avec le milieu de mesure et la durée de vie est longue.

4. Conception de l'indemnisation : Le capteur adopte une conception de compensation pour améliorer la résistance sismique de l'instrument.

5. Structure simple : Structure simple, pas de pièces mobiles, grande durabilité

6. Non affecté par le milieu : Dans la plage spécifiée du nombre de Reynolds, la mesure n'est pas affectée par la température, la pression et la viscosité du milieu.

7. Une bonne sécurité : Le débitmètre peut être utilisé dans des environnements antidéflagrants, avec une bonne sécurité.

8. Rapport de gamme étendu : Rapport de gamme étendu, jusqu'à 10:1, 15:1

Paramètres techniques

Température ambiante	(-40～55)℃
Humidité relative	(5～90)%
Pression atmosphérique	(86-106)Kpa
Diamètre nominal	(15～1500)mm (structure d'insertion pour plus de 200mm)
Support de mesure	Liquide, gaz, vapeur
Pression nominale	1.6Mpa 2.5Mpa 4.0Mpa
Température moyenne	(-40～+350)℃
Précision	0,5%FS, 1,0%FS, 1,5%FS, 2,5%FS
Linéarité	≤±1.5%
Répétabilité	≤0.5%, ≤1.0%
Signal de sortie	Impulsion de tension
Signal de sortie	(4～20)mA DC (deux fils)
Alimentation électrique	Impulsion de tension 12V DC ou 24V DC
	Type de courant 24V DC
	Type de courant intelligent 24V DC
	Batterie intelligente de type 3,6V DC
Résistance à la charge	Limite supérieure de la résistance à la charge ne dépassant pas 350Ω
Matériau du corps	Acier inoxydable 304
Méthode de connexion	(15～300)mm Structure à bride montée sur carte
Méthode de connexion	(200～1500)mm Structure d'emboîtement
Niveau de protection	IP65, IP67
Interface du câble	PG10
Type antidéflagrant	Type à sécurité intrinsèque ; Type antidéflagrant
Marque antidéflagrante	iaⅡCT6 ; dIIBT4

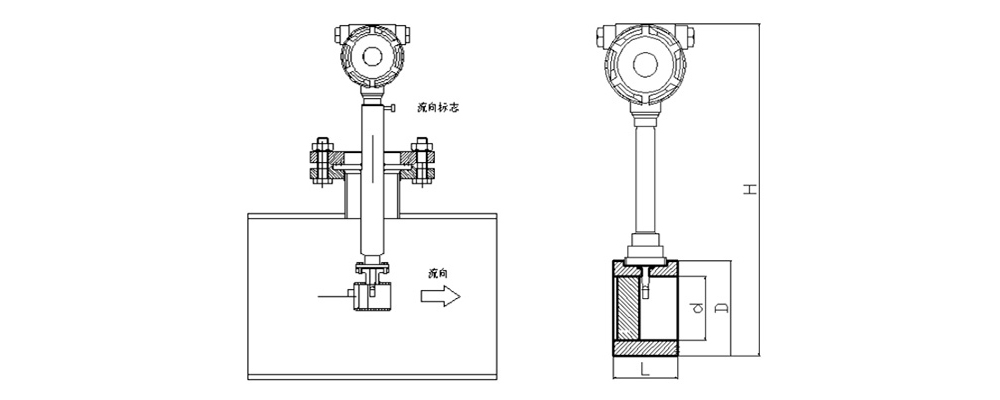

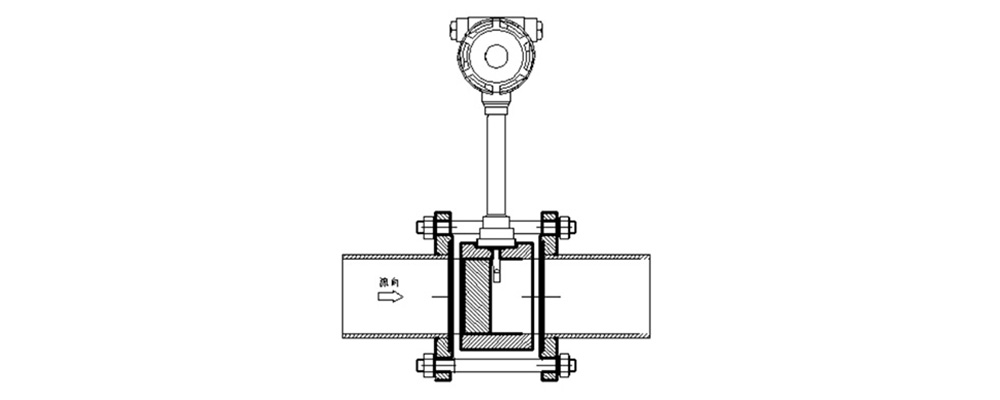

Dimensions structurelles

Diamètre nominal	Diamètre intérieur	Corps encliquetable
Diamètre nominal	Diamètre intérieur	Longueur L	Diamètre extérieur D	Hauteur totale H
15	15	50	88	335
20	20	50	88	335
25	25	50	88	335
32	32	50	88	335
40	39	50	88	335
50	49	70	88	335
65	64	70	105	345
80	79	80	117	365
100	99	80	140	382
125	125	70	168	395
150	149	70	190	425
200	207
250	259
300	309
