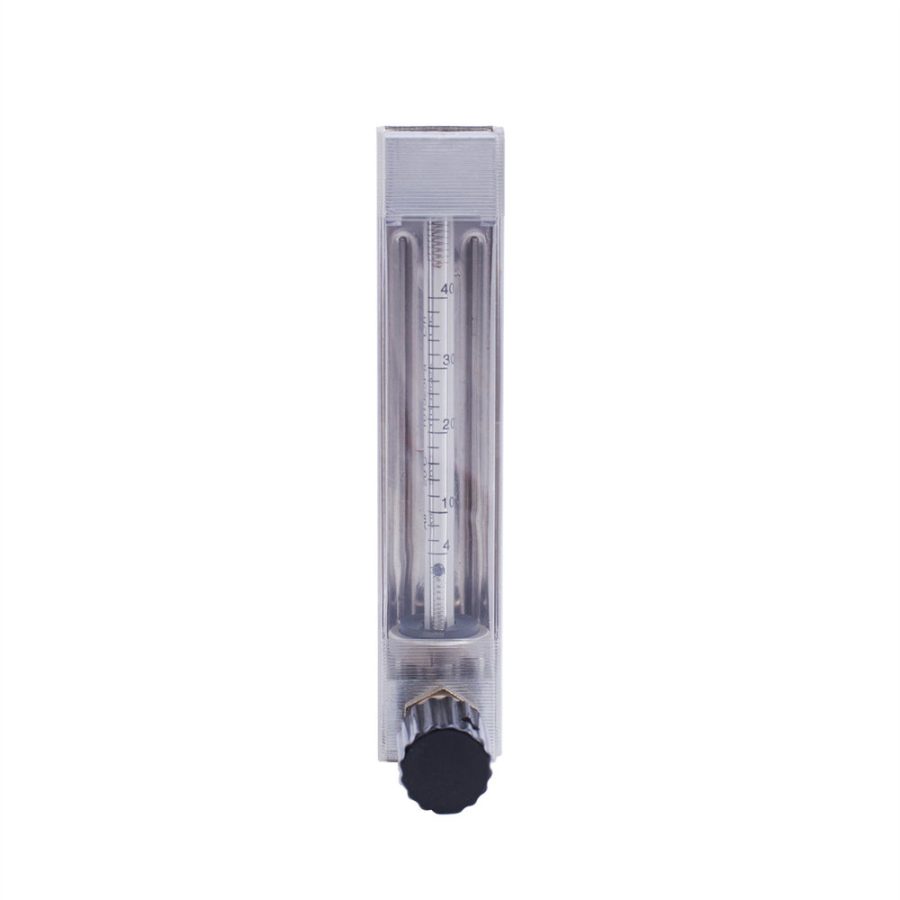

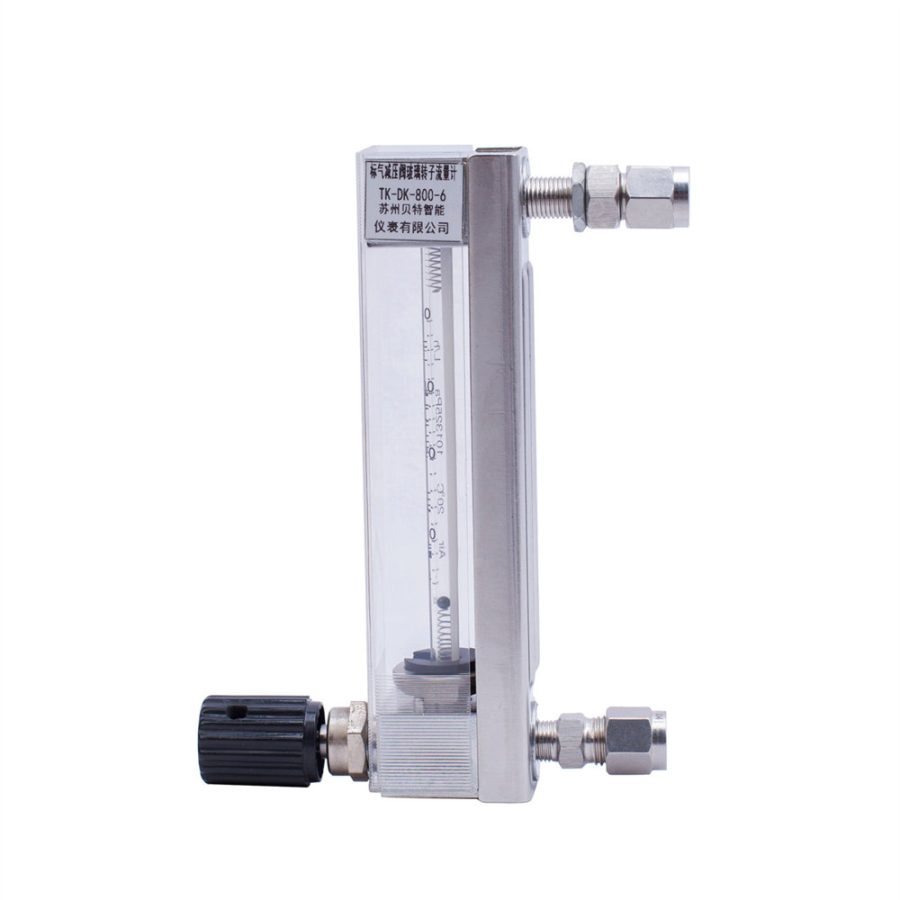

Glass Rotor Flowmeter DK Series

Débitmètre à rotor en verre Série DK

  • Le débitmètre à rotor en verre est un instrument courant utilisé pour mesurer le débit instantané de fluides (liquides, gaz). Il convient à la mesure du débit de fluides transparents et à la mesure de fluides à basse pression et basse température. Il est largement utilisé dans les industries chimiques, alimentaires, de protection de l'environnement, métallurgiques, mécaniques, pharmaceutiques et autres, ainsi que dans les départements de recherche scientifique pour mesurer le débit de fluides monophasés non pulsatoires (liquides ou gaz).

Whatspp：+86 18912600763
E-mail：sales@beitemeter.com

Détail

Principe de fonctionnement

Le débitmètre à rotor en verre LZB est équipé d'un flotteur (rotor) qui peut se déplacer de haut en bas dans un tube conique vertical transparent. Lorsque le liquide traverse le tube conique par le bas, il est étranglé par le flotteur et une pression différentielle est générée entre l'amont et l'aval du flotteur. Le flotteur monte sous l'action de cette pression différentielle. Lorsque la force qui fait monter le flotteur est égale à la force combinée de la gravité, du flotteur et de la viscosité sur le flotteur, le flotteur est dans une position équilibrée. Par conséquent, il existe une certaine relation proportionnelle entre le débit du fluide circulant dans le débitmètre et la hauteur d'élévation du flotteur, c'est-à-dire la surface d'écoulement du débitmètre. La hauteur de la position du flotteur peut être utilisée pour mesurer le débit.
Ils sont principalement composés d'un tube de verre conique, d'un flotteur, d'une base supérieure et inférieure, d'un bouchon supérieur et inférieur, d'une plaque de support, d'un couvercle extérieur, d'un anneau d'étanchéité, etc. Pour les débitmètres d'un diamètre inférieur à 10 mm, un raccord de tuyau (souple ou rigide) est utilisé, et une vanne de régulation du débit peut être prévue. Pour les débitmètres d'un diamètre supérieur à 15 mm, on utilise un raccord à bride (bride en fonte JB78-59).

Caractéristiques du produit

1. Précision : Il peut mesurer le débit minime d'un liquide ou d'un gaz. La limite inférieure du débit d'eau peut être mesurée entre 0,4 et 4 ml/min.

2. Matériaux en contact avec les liquides en option : Divers matériaux de contact avec les liquides sont disponibles : aluminium, laiton, acier inoxydable, plastique PP, PTFE, FEP, etc.

3. L'énergie : Aucune alimentation externe n'est nécessaire et l'indication du débit est claire et intuitive.

4. Interrupteur: Il peut être équipé d'une sortie de commutation d'alarme.

5. Anti-corrosion : peut mesurer les fluides corrosifs

6. Richesse des formes de connexion : une variété de formes de connexion de processus : filetage, joint pagode, ferrule, bride, etc.

Principales applications

Le débitmètre à rotor à tube métallique sanitaire présente une structure simple, un fonctionnement fiable, une grande précision et un large éventail d'applications.

  • Équipement de traitement de l'eauSurveillance du débit d'échantillonnage atmosphériqueContrôle des flux de gaz dans le cadre de la surveillance des COV, mesure des flux d'eaux usées
  • Application en laboratoireLa métallurgie, les centrales électriques, l'imprimerie et la teinture, les mines de charbon, le pétrole, le forage, l'alimentation, les boissons, la brasserie, les plates-formes de forage et d'autres industries sont tous utilisés.
  • Industrie du traitement de l'eauOsmose inverse RO, mesure du débit d'eau pure, mesure du débit d'eau distillée, mesure du débit d'eau injectée
  • Industrie photovoltaïqueIndustrie du silicium monocristallin, industrie microélectronique, galvanoplastie, électrolyse, industrie de fabrication de circuits imprimés
  • Industrie de l'énergie électriqueDésulfuration et dénitrification des centrales électriques, mesure du débit d'ammoniac, mesure du débit de la solution d'urée
  • Industrie chimiqueSystème de mesure et de contrôle des processus liquides et gazeux. Convient à la mesure de faibles débits, de faibles viscosités, de petits et moyens débits et à la télétransmission de divers fluides dans toutes les industries chimiques.

    •

    Principe de fonctionnement

    Le matériau du rotor du débitmètre à rotor peut être en acier inoxydable, en aluminium, en bronze, etc.

    Le débit est mesuré en fonction de la hauteur du flotteur métallique dans le tube conique. Le poids du flotteur est équilibré par la différence de pression générée lorsque le fluide traverse l'espace entre le flotteur et la paroi du tube. Plus le débit est élevé, plus le flotteur est soulevé, ce qui lui donne une plus grande surface d'espace annulaire, c'est-à-dire que la surface d'espace annulaire change avec le débit, c'est pourquoi on l'appelle généralement la méthode de la surface. Elle est principalement utilisée pour la mesure de débits moyens et faibles, et il existe des types équipés de transmetteurs électriques à distance ou de transmetteurs à gaz à distance.



    Paramètres techniques

    Diamètre DN
    (mm)    		 Modèle Plage de mesure Longueur du canal vertébral (m) Niveau de précision État du liquide mesuré autorisé
    Eau 20℃ Air LZB/LZJ LZB-（）F Température (℃) Pression
    20℃，10132SPa （MPa）
    2 LZB-2 0,4~4ml/min 6~60ml/min 160 1.5:2.5 2.5:4 -20~+120 ≤0.4
    0,6~6ml/min 10~100ml/min
    1,0~10ml/min 16~160ml/min
    1,6~16ml/min 25~250ml/min
    3 LZB-3 2,5~25ml/min 40~400ml/min
    4~40ml/min 60~600ml/min
    6~60ml/min 100~1000ml/min
    10~100ml/min 160~1600ml/min
    4 LZB-4
    LZB-4F    		 （1~10）L/h （16~160）L/h
    （1.6~16）L/h （25~250）L/h
    （2.5~25）L/h （40~400）L/h
    6 LZB-6
    LZJ-6F    		 （2.5~25）L/h （40~400）L/h
    （4~40）L/h （60~600）L/h
    （6~60）L/h （100~1000）L/h
    10 LZB-10
    LZJ-10F    		 （6~60）L/h （100~1000）L/h 2.5 ≤0.6
    （10~100）L/h （160~1600）L/h
    （16~160）L/h （250~2500）L/h
    15 LZB-15
    LZJ-15F    		 （16~160）L/h （0.25~2.5）m³/h 350
    （25~250）L/h （0.4~4）m³/h
    （40~400）L/h （0.6~6）m³/h
    25 LZB-25
    LZJ-25F    		 （40~400）L/h （1~10）m³/h
    （60~600）L/h （1.6~16）m³/h
    （100~1000）L/h （2.5~25）m³/h
    40 LZB-40
    LZJ-40F    		 （160~1600）L/h （4~40）m³/h 430
    （250~2500）L/h （6~60）m³/h
    50 LZB-50
    LZJ-50F    		 （0.4~4）m³/h （10~100）m³/h 450
    （0.6~6）m³/h （16~160）m³/h
    80 LZB-80
    LZB-80F    		 （1~10）m³/h （50~250）m³/h 500 ≤0.4
    （1.6~16）m³/h 80~400）m³/h
    100 LZB-100
    LZB-100F    		 （5~25）m³/h （120~600）m³/h
    （8~40）m³/h （200~1000）m³/h



    Mode d'emploi (installation)

    12 étapes sont nécessaires pour installer un débitmètre à rotor à tube métallique sanitaire.

  • 1. NettoyageAvant d'installer le débitmètre, veillez à nettoyer les scories de soudure et les débris présents dans la canalisation ;
  • 2. EtalonnageLa partie verticale du débitmètre doit être installée perpendiculairement au sol et l'inclinaison ne doit pas dépasser 5°. Dans le cas contraire, la précision de la mesure s'en trouvera affectée.
  • 3. PositionnementAfin de garantir la précision de mesure du débitmètre, une section droite de tuyau d'au moins 10 x DN doit être ajoutée à l'extrémité d'entrée du débitmètre, et une section droite de tuyau d'au moins 5 x DN doit être ajoutée à l'extrémité de sortie. Lors de la mesure, la vanne de régulation doit être installée en aval du débitmètre.
  • 4. ModèleSi le fluide mesuré est un flux pulsé important ou un flux diphasique, un tampon doit être installé en amont du débitmètre pour réduire les pulsations et garantir que le flux du fluide est monophasique et stable. Parallèlement, il est recommandé d'utiliser un débitmètre à amortissement.
  • 5. Support de mesureLorsque le fluide de mesure est sale ou contient des particules magnétiques, il est recommandé d'installer un filtre ou un filtre magnétique en amont du débitmètre.
  • 6. SoutienL'installation du débitmètre doit pouvoir supporter correctement les vibrations de la canalisation ou réduire la charge axiale du débitmètre, sinon le support du débitmètre fixe doit être augmenté.
  • 7. L'entretienAfin de faciliter l'entretien et la réparation du débitmètre, le nettoyage du filtre magnétique et l'entretien régulier de la canalisation utilisateur, il est recommandé d'utiliser une canalisation de dérivation comme indiqué sur la figure.
  • 8. StabilitéLorsque le débitmètre est utilisé pour mesurer le gaz, la pression de service dans la canalisation ne doit pas être inférieure à 5 fois la perte de pression du débitmètre, afin que le débitmètre puisse fonctionner de manière stable et normale.
  • 9. CâblageAvant d'utiliser le débitmètre avec télétransmission électrique et interrupteur de fin de course d'alarme, ouvrez le couvercle de l'instrument et connectez les fils correctement selon le schéma de câblage.
  • 10. BouchonConformément à l'avertissement figurant sur l'indicateur de l'instrument, retirez le bouchon qui empêche le flotteur de vibrer pendant le transport et utilisez l'instrument après sa remise en état.
  • 11. Mettre le débitmètre sous tensionLors de la mise en marche du débitmètre, s'il n'y a pas de pression dans la canalisation ou si le système n'a pas atteint la pression de fonctionnement normale de l'instrument, ouvrir lentement la vanne de contrôle jusqu'à ce que le système soit normal et que l'instrument puisse être utilisé, sinon il est facile de faire sauter l'aiguille ou d'endommager le flotteur en raison d'un impact soudain.
  • 12. Utilisation par l'utilisateur Lorsque l'utilisateur l'utilise, si la densité du fluide mesuré est différente de celle de l'eau, ou si les paramètres et les conditions de travail du gaz mesuré sont différents de ceux spécifiés par le fabricant, la lecture du débitmètre doit être convertie. La méthode de conversion est présentée en annexe.
