Características del producto

Gran adaptabilidad: Diferentes parámetros eléctricos del líquido medido no tienen efecto sobre la medición, y las condiciones duras, tales como escala, turbulencia, agitación, burbujas, viscosidad media, alta presión, etc.

Las condiciones no afectan a la detección.

Sin mantenimiento: Sin piezas móviles, fácil de usar, robusto y duradero.

Sin necesidad de ajuste: No se ve afectado por los parámetros eléctricos del medio medido, no requiere depuración periódica.

Almacenamiento de datos de apagado: Protección de apagado en posición alta y baja, segura y fiable.

Principales indicadores técnicos

Alimentación: DC 24VDC; AC 220VAC, 50/60Hz

Temperatura de trabajo: -20～200℃

Modo de salida: Salida de contacto de relé DPDT, comunicación RS485 (opcional)

Capacidad de contacto: 220VAC 5A

Grado antideflagrante: Tipo intrínsecamente seguro: ExiaIICT4-CT6

Tipo ignífugo: ExdIICT4-CT6

Ámbito de aplicación

Es adecuado para la detección de niveles altos y bajos de diversos materiales/medios líquidos en tanques o tuberías. El producto es ampliamente utilizado en la industria de la fibra, industria del caucho, industria de los neumáticos, industria del cemento, industria del acero, fábrica de alimentos, fábrica farmacéutica, fábrica petroquímica, fábrica de piensos, etc. El control del nivel de líquido de los tanques de materias primas/procesos/productos acabados en industrias como la industria de la fibra, la industria del caucho, la industria de los neumáticos, la industria del cemento, la industria del acero, la fábrica de alimentos, la fábrica farmacéutica, la fábrica petroquímica, la fábrica de piensos, etc.


Parámetros del producto

UYK100 tipo estándar

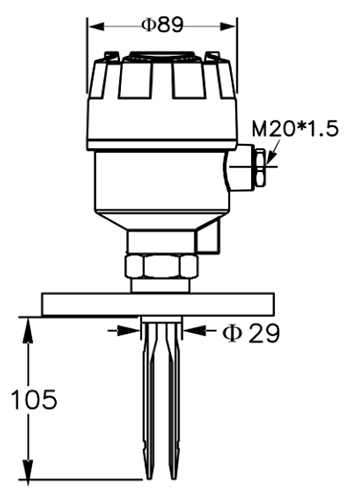

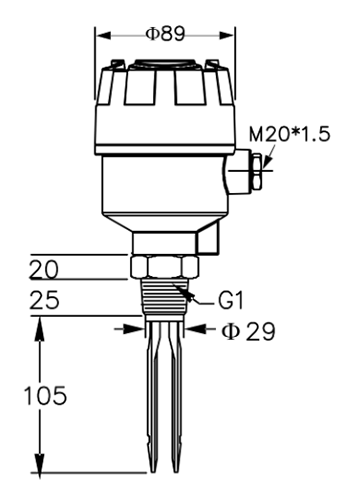

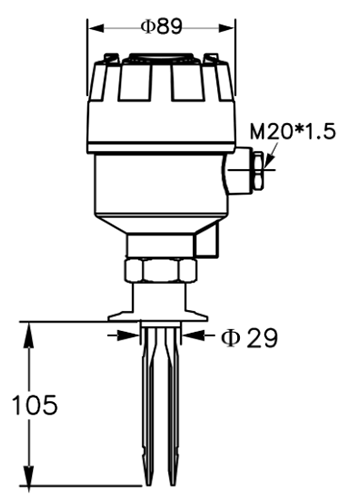

Dibujo acotado (Unidad: mm)
Modelo	UYK100 Tipo roscado	UYK100 Tipo de brida	UYK100 Tipo de junta sanitaria
Material de la caja de conexiones Nivel de protección	Pintura de aleación de aluminio/IP65
Material de la varilla del diapasón	SUS304/316/316L	SUS304/316 TEFLON recubierto	SUS304/316/316L
Especificación continua	Hilo G1	Brida mínimo DN32	50,5 junta sanitaria
Entrada de línea	M20*1.5
Capacidad portante vertical máxima de la varilla de la horquilla vibratoria	177in.Lbs(20Nm)
Presión de proceso	Vacío ~600PSI(40BAR)110/220Vac, 50/60Hz
Alimentación	18~36 Vcc
Consumo de energía	5W
Temperatura ambiente	-40℃~85C
Temperatura de proceso	Normal -40℃~85℃/alta temperatura MAX180℃/Especificación especial 240℃
Contacto de salida	Relé, DPDT, 5A / 250Vca / 28Vcc, 1 grupo o 2 grupos SSR (MOSFET) 400mA / 60Vca / Vcc, 1 grupo o 2 grupos
Densidad mínima de inducción del material de la barra de horquilla	Polvo: ≥0,07g/cm3 Líquido: ≥ 0,7g/cm3 Viscosidad: 1~10000 cSt
Acción diferida	0,6 segundos acción; 1~3 segundos - reset
Frecuencia de vibración	350~370Hz
Dispositivo de protección contra fallos de posición alta y baja	Alto, bajo
Sensibilidad	Alto, bajo
Longitud	Convencional 100-1500mm, (Excepto para split extendido)
