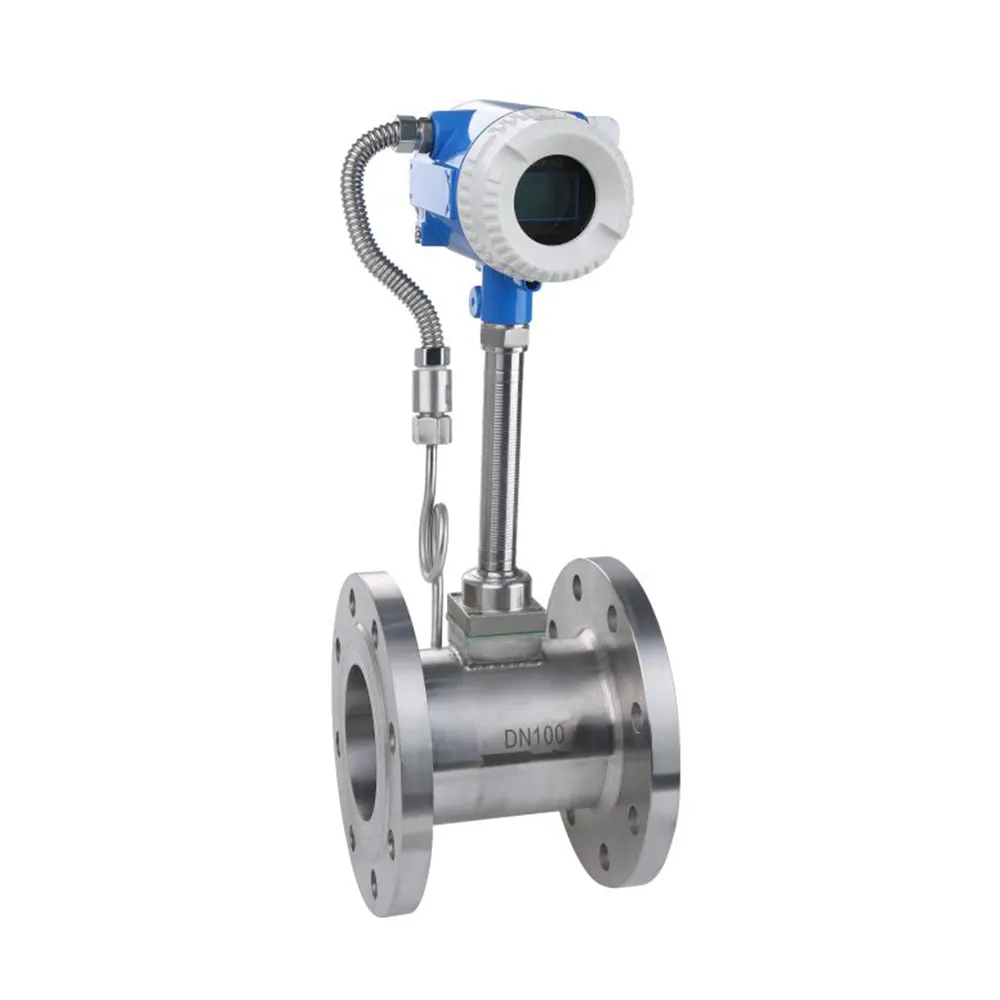

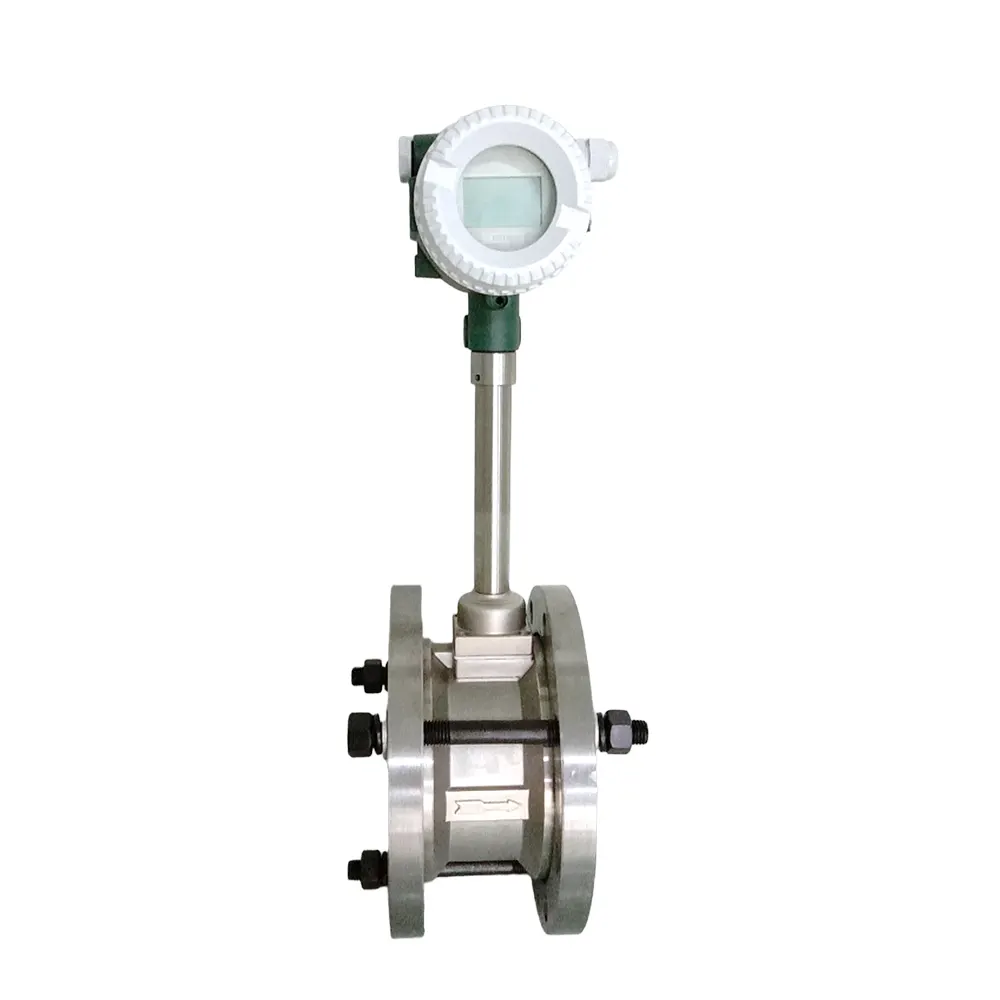

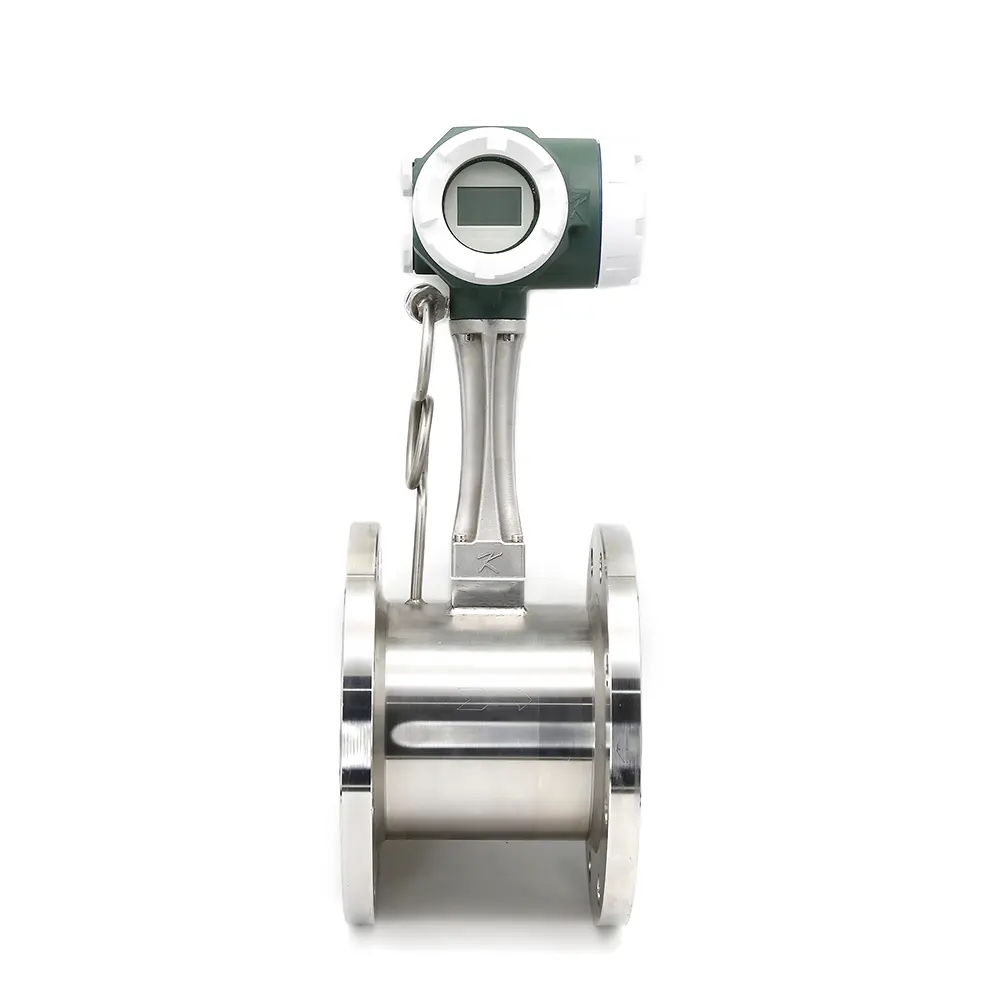

Die Wirbelfrequenz-Durchflussmesser der LUGB-Serie können für die Durchflusserkennung und -messung verschiedener Gase, Flüssigkeiten und Dampf verwendet werden.
LUGB Serie Wirbeldurchflussmesser kann mit dem intelligenten Durchflusszähler von unserer Firma verwendet werden, und kann auch mit den intelligenten Instrumenten von anderen Instrumentenherstellern verwendet werden, mit den Eigenschaften der starken Vielseitigkeit.
Das LUGB-Wirbeldurchflussmessgerät ist ein Geschwindigkeitsmessgerät, das auf dem Karman-Wirbelprinzip basiert. Es wird hauptsächlich zur Messung des Durchflusses von Medien wie Gas, Dampf oder Flüssigkeiten in industriellen Rohrleitungen eingesetzt. Je nach gewähltem Modell kann er die Temperatur, den Druck, die momentane Durchflussmenge und die kumulierte Durchflussmenge von Medien in industriellen Rohrleitungen messen. Außerdem verfügt er über einen Impulsausgang, einen analogen 4-20-mA-Signalausgang, RS485-Kommunikation (Modbus RTU-Protokoll) und GPRS-Internetzugang.
Produktmerkmale
1. hohe Zuverlässigkeit, gute Stabilität, einfache Struktur und einfache Wartung;
2. Die Ausgangsimpulsfrequenz des Sensors ist linear proportional zur Flüssigkeitsdurchflussrate, ohne Nullpunktdrift und mit hoher Stabilität;
3. Verschiedene strukturelle Optionen verfügbar;
4. Die Genauigkeit der Flüssigkeitsmessung liegt bei ±1,0%, die Genauigkeit der Gasmessung bei ±1,5%;
5. Energiesparend und niedriger Druckverlust;
6. Flexible Installationsmöglichkeiten;
7. Methoden zum Schutz mehrerer Stromkreise;
8. Hochpräzise Sonde und piezoelektrischer Kristall-Wirbelsensor für stabile Signale;
Technische Parameter
Temperatur in der Umgebung
(-40～55)℃
Relative Luftfeuchtigkeit
(5～90)%
Atmosphärischer Druck
(86-106)Kpa
Nenndurchmesser
(15～1500)mm (Einschubstruktur für mehr als 200mm)
Messmedium
Flüssigkeit, Gas, Dampf
Nenndruck
1.6Mpa 2.5Mpa 4.0Mpa
Mittlere Temperatur
(-40～+350)℃
Genauigkeit
0,5%FS, 1,0%FS, 1,5%FS, 2,5%FS
Linearität
≤±1,5%
Reproduzierbarkeit
≤0,5%, ≤1,0%
Ausgangssignal
Spannungsimpuls
(4～20)mA DC (Zweidraht)
Stromversorgung
Spannungsimpuls 12V DC oder 24V DC
Stromart 24V DC
Intelligente Stromart 24V DC
Intelligente Batterie Typ 3,6V DC
Lastwiderstand
Oberer Grenzlastwiderstand nicht über 350Ω
Material des Gehäuses
Rostfreier Stahl 304
Verbindungsmethode
(15～300)mm Flanschkartenaufbau
(200～1500)mm Steckbare Struktur
Schutzniveau
IP65, IP67
Kabelschnittstelle
PG10
Explosionsgeschützter Typ
Eigensicherer Typ; Druckfester Typ
Explosionsgeschützte Kennzeichnung
iaⅡCT6; dIIBT4
Strukturelle Abmessungen
Nenndurchmesser
Innendurchmesser
Einrastbares Gehäuse
Länge L
Äußerer Durchmesser D
Gesamthöhe H
15
15
50
88
335
20
20
50
88
335
25
25
50
88
335
32
32
50
88
335
40
39
50
88
335
50
49
70
88
335
65
64
70
105
345
80
79
80
117
365
100
99
80
140
382
125
125
70
168
395
150
149
70
190
425
200
207
250
259
300
309
Schema der Installationsstruktur

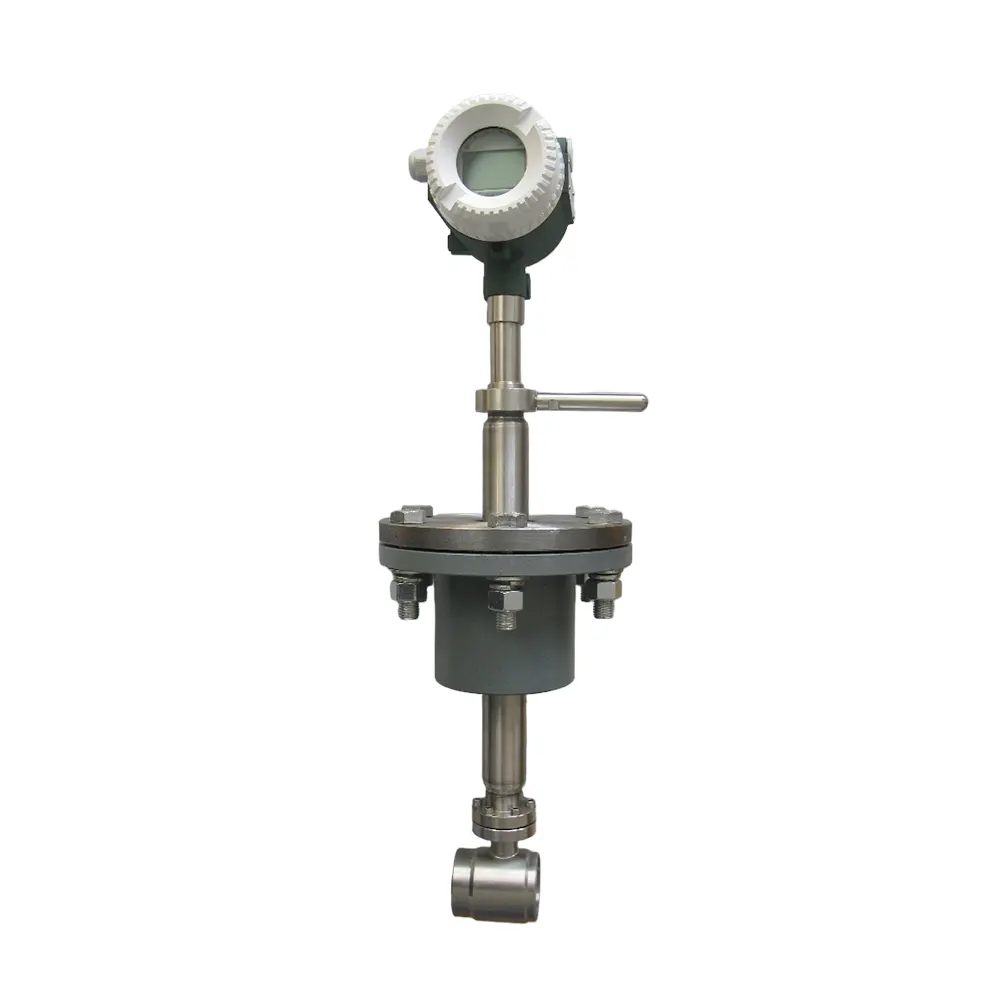

Installationsschema des Einbaudurchflussmessers
Installationsschema für Durchflussmesser mit Flanschkarte
