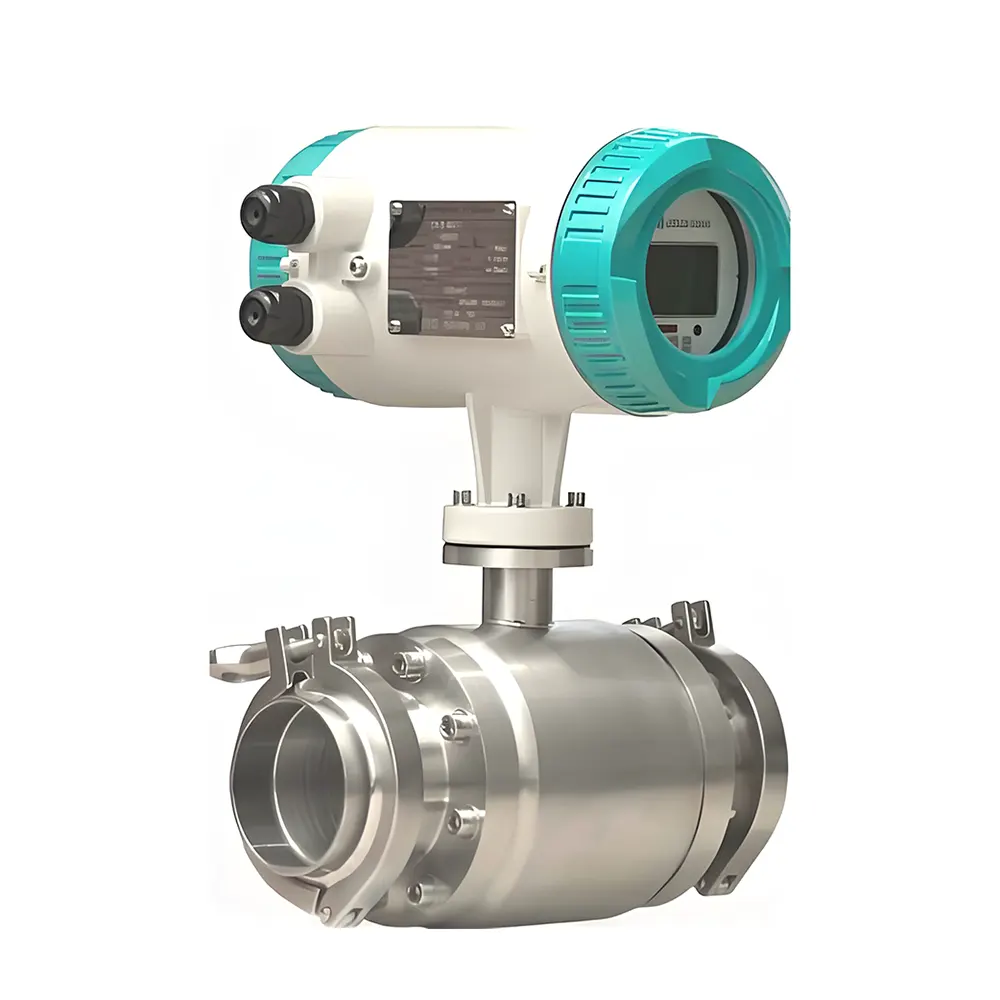

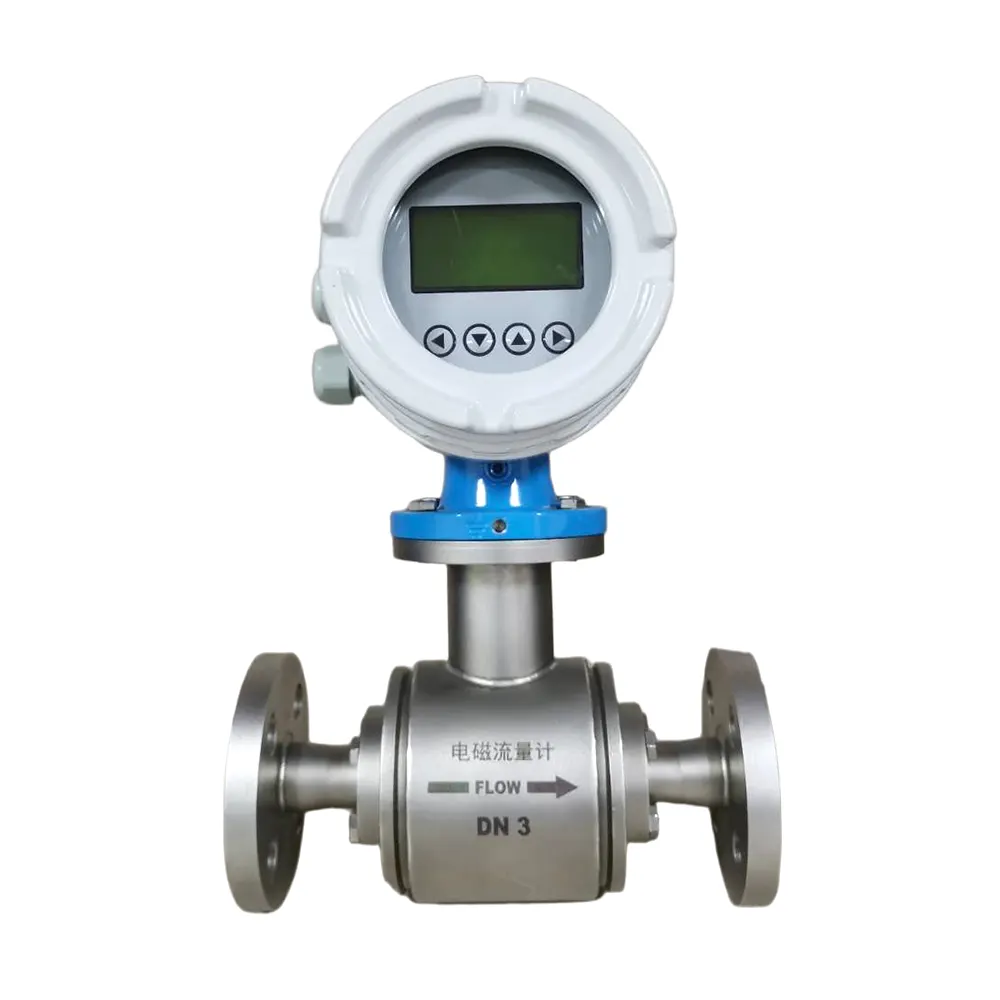

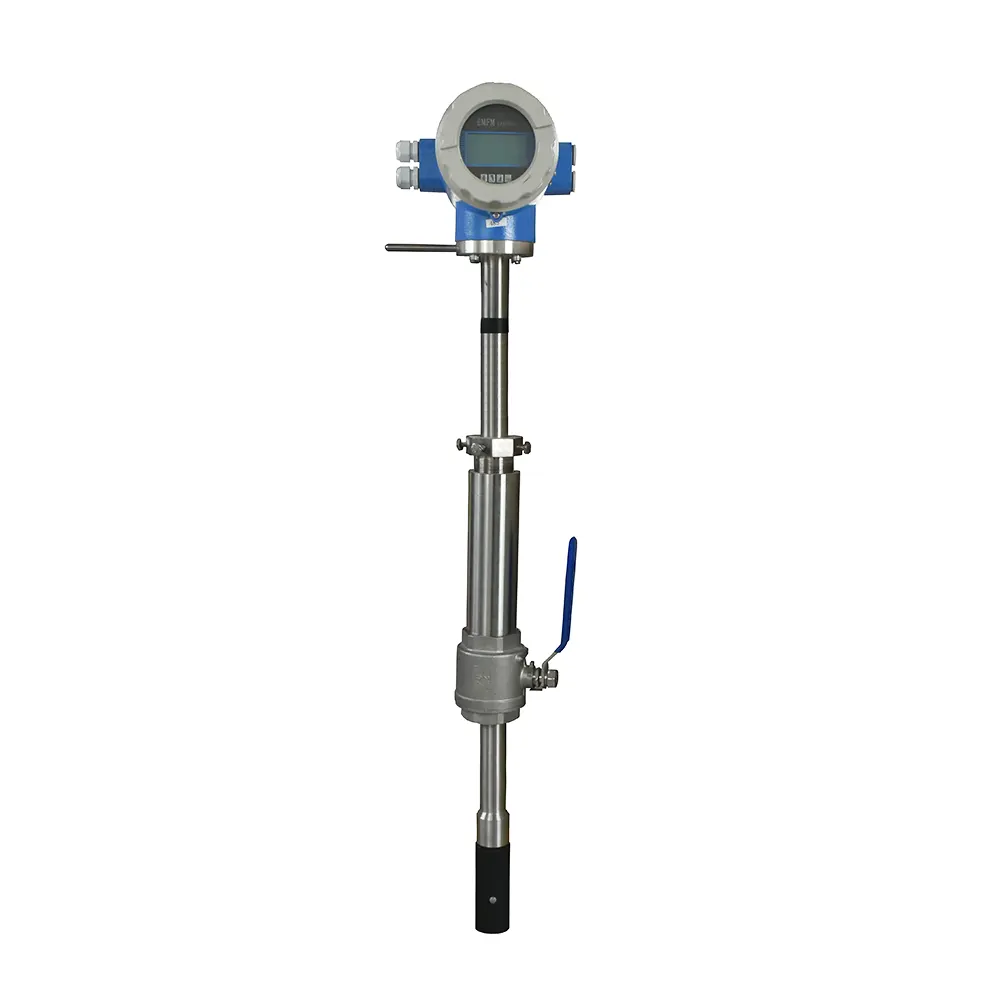

Integrated Electromagnetic Flowmeter

Integrierter elektromagnetischer Durchflussmesser

  • Intelligente elektromagnetische Durchflussmessgeräte haben die Vorteile von Rechteckwellen-Magnetfeldern und überwinden die Nachteile von Sinuswellen-Magnetfeldern. Sie können auch Fehler reduzieren, die durch Schwankungen der Versorgungsspannung, Änderungen der Versorgungsfrequenz und Impedanzänderungen der Erregerspule verursacht werden. Sie haben außerdem eine gute Nullpunktstabilität und werden nicht durch Flüssigkeitsrauschen beeinträchtigt.

Whatspp:+86 18912600763
E-Mail:sales@beitemeter.com

Einzelheiten

Prinzip und Struktur

Das Messprinzip eines elektromagnetischen Durchflussmessers beruht auf dem Faraday'schen Gesetz der elektromagnetischen Induktion. Der Sensor besteht im Wesentlichen aus einem Messrohr mit einer isolierenden Auskleidung, einem durch die Rohrwand installierten Elektrodenpaar, einem Spulenpaar und einem Eisenkern, der ein Betriebsmagnetfeld erzeugt.

Magnetisch-induktive Durchflussmessgeräte können zur Messung des Volumendurchflusses von leitfähigen Flüssigkeiten in geschlossenen Rohren verwendet werden. Sie sind weit verbreitet für die Durchflussmessung und -regelung in der Chemie- und Erdölindustrie, der Metallurgie, der Wasserversorgung und Entwässerung, der landwirtschaftlichen Bewässerung, der Papierherstellung, der Lebensmittel- und Getränkeindustrie sowie der pharmazeutischen Industrie.



Produktmerkmale

1. Die Messung wird nicht beeinträchtigt: Die Messung wird durch Änderungen der Dichte, der Viskosität, der Temperatur, des Drucks und der Leitfähigkeit der Flüssigkeit nicht beeinflusst.

2. Keine Verstopfung der Strömungskomponenten: Es gibt keine Behinderung von Strömungskomponenten im Messrohr, keinen Druckverlust und die Anforderungen an den geraden Rohrabschnitt sind gering.

3. Nennweite der Serie: Die Nennweite der Serie beträgt DN15~DN3000, und es gibt viele Optionen für Sensorauskleidung und Elektrodenmaterialien.

4. Neuartige Erregungsmethode: Der Konverter verwendet eine neuartige Erregungsmethode mit geringem Stromverbrauch, stabilem Nullpunkt und hoher Genauigkeit. Der Durchflussbereich kann 1500:1 erreichen.

5. Konverter: Der Konverter kann in den Sensor integriert oder von ihm getrennt werden.

6. Zuverlässige Programmierung: Der Wandler ist mit einem 16-Bit-Hochleistungsmikroprozessor und einem 2x16LCD-Display ausgestattet, das eine bequeme Parametereinstellung und eine zuverlässige Programmierung ermöglicht.

7. Bidirektionales Messsystem: Der Durchflussmesser ist ein bidirektionales Messsystem mit drei Integratoren: Vorwärtssumme, Rückwärtssumme und Differenzsumme; er kann den Rückwärtsfluss anzeigen und hat mehrere Ausgänge: Strom, Impuls, digitale Kommunikation, HART.

8. Technologie der Oberflächenmontage: Der Konverter ist in Oberflächenmontagetechnik ausgeführt und verfügt über Selbsttest und Selbstdiagnose

Durchführungsbestimmungen

Durchführungsbestimmungen JB/T 9248~1999
Nenndurchmesser 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600, 2800, 3000
Oberer Grenzwert des Durchflusses 15m/s
Genauigkeit DN15~DN600 Angezeigter Wert: ±0,3% Durchflussrate ≥1m/s; ±3mm/s Durchflussrate <1m/s
DN700~DN3000 Angezeigter Wert ±0,5% Durchflussrate ≥0,8m/S; ±4mm/s Durchflussrate <0,8m/S
Leitfähigkeit der Flüssigkeit ≥5uS/cm
Nenndruck 4,0MPa 1,6MPa 1,0MPa 0,6MPa 6,3、10MPa
DN15~DN150 DN15~DN600 DN200~DN1000 DN700~DN3000 Besondere Bestellung
Temperatur in der Umgebung Sensor -25℃- +60℃
Konverter und integrierter Typ -10℃- +60℃
Material der Auskleidung PTFE, Polychloropren-Kautschuk, Polyurethan, Polytetrafluorethylen-Propylen F46, vernetztes PFA
Obere Grenze der Flüssigkeitstemperatur Integrierter Typ 70℃
Getrennter Typ Neopren-Futter 80℃; 120℃
Polyurethan-Futter 80℃
PTFE-Auskleidung 100℃; 150℃
FEP F46
PFA mit Netz

Referenz-Durchflussbereich

Durchmesser mm Durchflussbereich m3/h Durchmesser mm Durchflussbereich m3/h
φ10 0.16~2.5 φ400 250~4000
φ15 0.4~6 φ500 400~6000
φ20 0.6~12 φ600 600~10000
φ25 1.0~16 φ700 800~12000
φ32 1.6~25 φ800 1000~16000
φ40 2.5~40 φ900 1200~20000
φ50 4.0~60 φ1000 1600~25000
φ65 6.0~120 φ1200 2500~30000
φ80 10~160 φ1400 3000~50000
φ100 16~250 φ1600 3000~60000
φ125 25~400 φ1800 5000~60000
φ150 40~600 φ2000 6000~100000
φ200 60~1000 φ2200 1367.78~136778.4
φ250 100~1600 φ2400 1627.78~162777.6
φ300 160~2500 φ2600 1910.38~191037.6
φ350 200~3000
