Beschreibung des Produkts

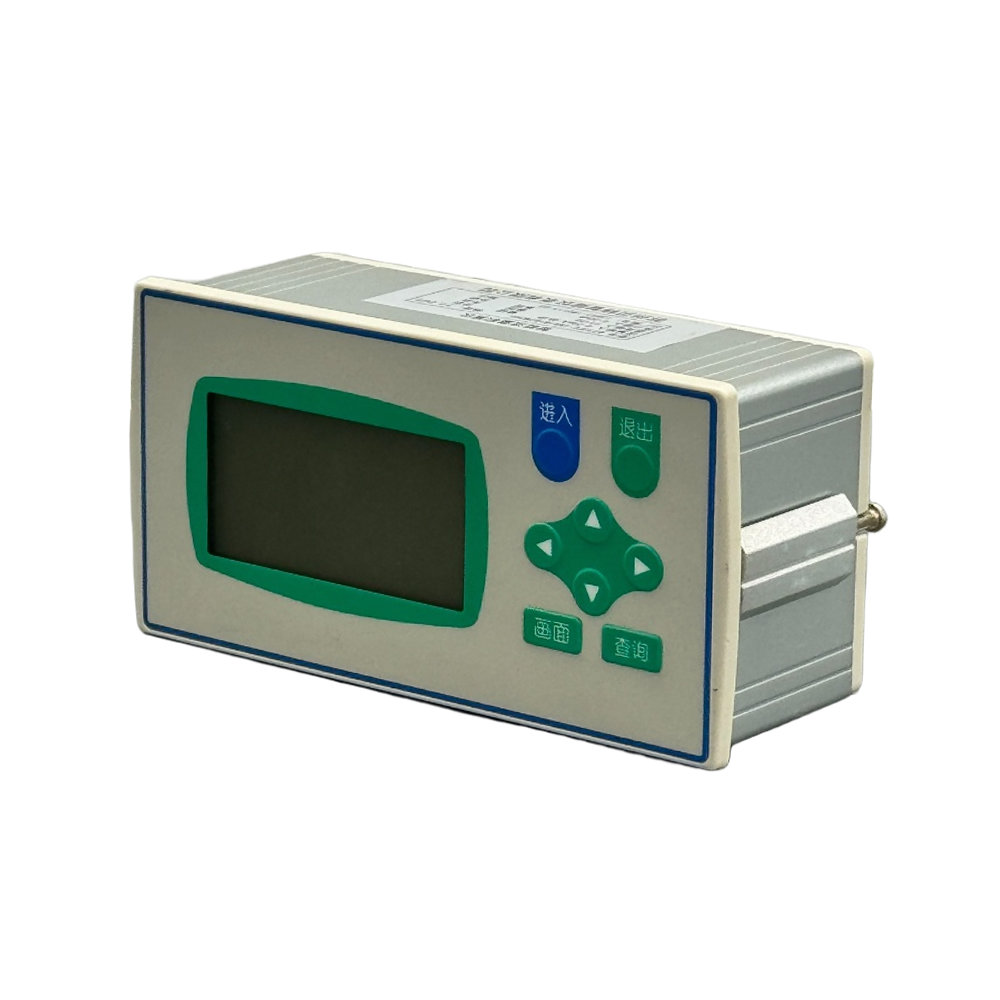

Das hochentwickelte Durchflussmessgerät ist ein Instrument, das auf einem ARM-Mikroprozessor basiert und mit verschiedenen Durchflusstransmittern und -sensoren zusammenarbeitet, um den Durchfluss für verschiedene flüssige Medien anhand verschiedener mathematischer Modelle genau zu messen und zu berechnen.
Es sammelt, zeigt an, steuert, überträgt, kommuniziert, druckt und verarbeitet verschiedene Signale wie Temperatur, Druck, Durchfluss usw. und bildet ein digitales Erfassungssystem und ein Kontrollüberwachungssystem, das in Handelsabrechnungs- und Betriebsmessungsmanagementnetzwerken in Branchen wie Petrochemie, Chemie, Metallurgie, Elektrizität, Leichtindustrie, Medizin und Stadtgas weit verbreitet ist.

Produktmerkmale

1. Anwendbar für eine breite Palette von Durchflussmessern und flüssigen Medien.

2. Automatische Umrechnung der Durchflusseinheiten und automatische Berechnung des Durchflusskoeffizienten des Differenzdruck-Durchflussmessers.

3. Die Dampfdichte wird nach der IAPWS-IF97-Formel berechnet, und der überhitzte und der gesättigte Zustand des Dampfes werden automatisch erkannt.

4. Notfall-Fehlertoleranzfunktion: Wenn die Temperatur- und Drucksignale abnormal sind, werden Notfallparameterwerte für die Kompensationsberechnung verwendet.

5. Debugging-Berechnungsfunktion: Unterstützung der Anzeige der ursprünglichen Werte jedes Transmitters/Sensorsignals: Unterstützung der Anzeige von Zwischenparametern bei der Durchflussberechnung, wie z. B. der Dichte usw.

6. Audit-Aufzeichnung: Funktion zur Aufzeichnung von Stromausfällen.

7. Alarmliste: Unterstützung der Aufzeichnung von momentanen oder kumulativen Alarminformationen wie Durchfluss, Temperatur, Druck, Differenzdruck/Frequenz/Volumen/Masse.

8. Kumulativer Bericht: Unterstützt kumulative Flussschichtberichte, Tagesberichte, Monatsberichte und Jahresberichte.

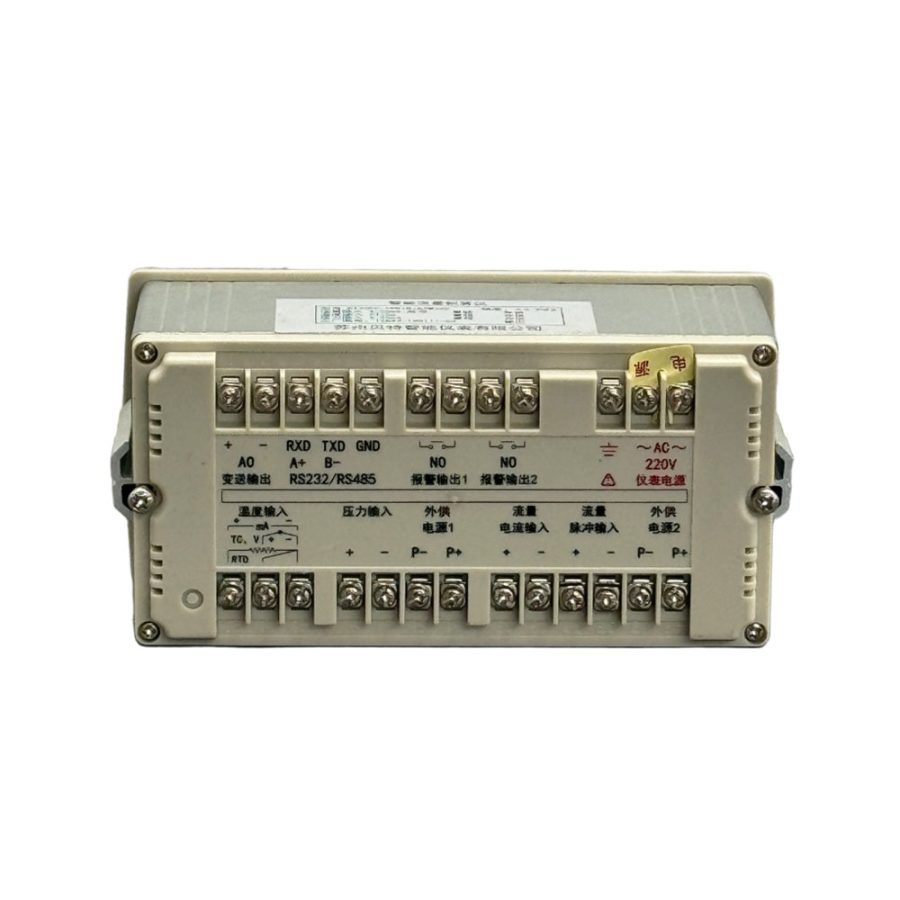

9. Kommunikationsfunktion: Standard Modbus RTU Protokoll, unterstützt RS485, RS232C Kommunikationsschnittstelle.

10. Übertragungsfunktion: Unterstützung Standard-Stromübertragung Ausgang, Signalquelle Kanal optional.

11. Berichtssicherungsfunktion: Unterstützt jede kumulative Berichtssicherungsfunktion.

12. Import- und Exportfunktion: unterstützt die Import- und Exportfunktion der Gerätekonfigurationsparameter.

13. Geplante Druckfunktion: unterstützt die geplante Druckfunktion von Durchfluss, Temperatur, Druck, Akkumulation und anderen Daten.

Technische Indikatoren

Anzeige

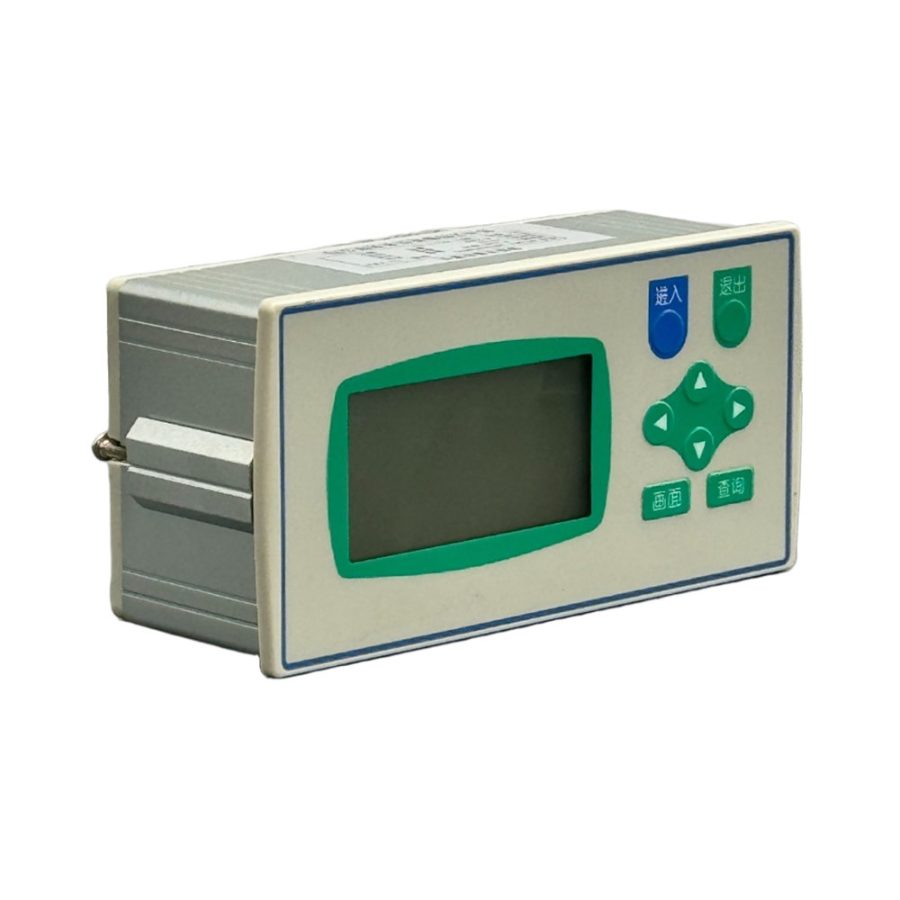

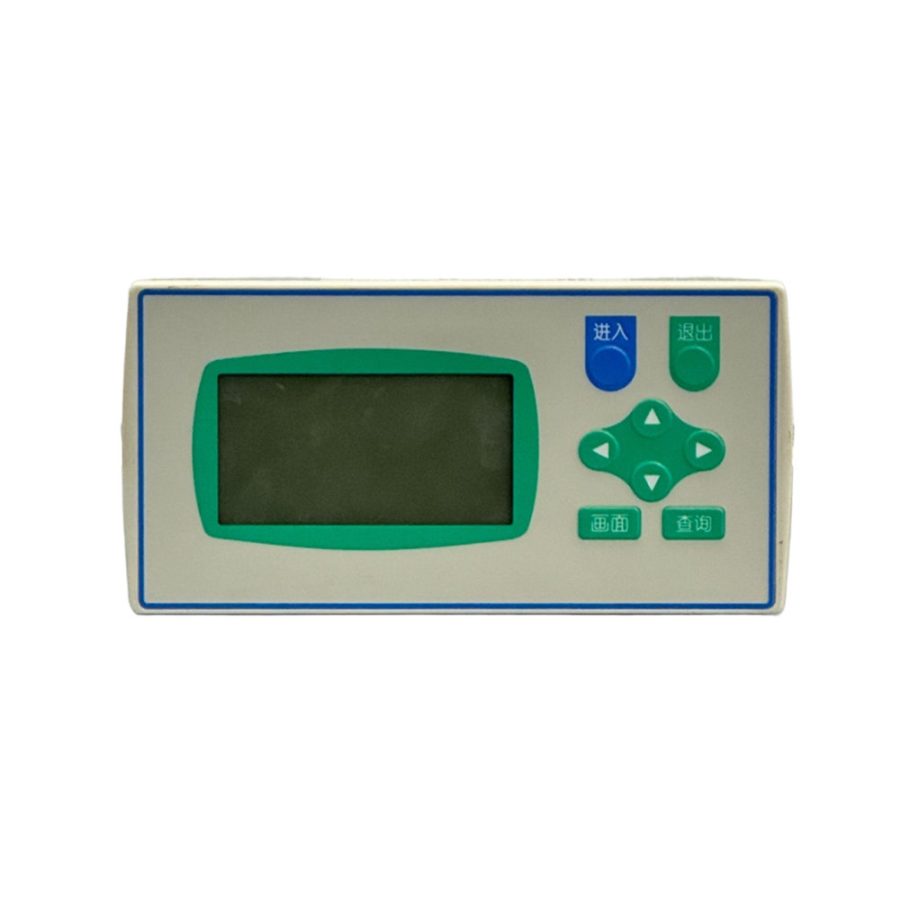

Bildschirm: 128*64 Punktmatrix-Monochrom-Flüssigkristallanzeige (LCD)
Genauigkeit: Anzeige- und Messgenauigkeit: +0,2% FS

Prozessor

Einsatz eines leistungsstarken ARM Cortex-M3 32-Bit-RISC-Kerns

Funktion eingeben

Durchflusskanal:: Analogsignal: 4-20mA, 0-10mA und andere Signale;
Frequenzsignal: Fr (Bereich: 0.0-5000.0HZ, niedriger Pegel ≤1V, hoher Pegel>5V)

Temperatur-Kanal: 0-10mA, 4-20mA, Pt100 und andere Signale

Druckkanal: 0-10mA, 4-20mA und andere Signale
